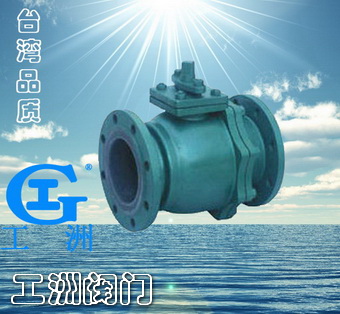

產品名稱：襯膠法蘭球閥產品型號：Q41J產品口徑：DN15-200產品壓力：0.6-6.4MPa產品材質：鑄鐵、鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
球閥的優點
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
?
襯膠法蘭球閥結構特點：
球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉.
本廠球系列為Q41型,為對開二片式結構型式.
1、采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
2、球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。
3、采用全塑料襯里工藝，耐介質的強腐蝕。
?
?
襯膠法蘭球閥主要零件的材料說明：
序號
零件名稱
灰鑄鐵
鑄鋼
不銹耐酸鑄鋼
超低碳不銹耐酸鑄鋼
Z
C
P
R
PL
RL
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球體/閥桿
WCB
CF8
CF8M
CF3
CF3M
3
襯里/閥座
PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO
4
填料壓蓋
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE（F4）
PTFE（F4）
PTFE（F4）
6
支架
35
1Cr18Ni9Ti
1Cr18Ni9Ti
7
螺栓
35
1Cr17Ni2
1Cr18Ni2
8
緊固螺母
45
0Cr18Ni9
0Cr18Ni9
9
操作手柄
WCB
WCB
WCB
?
?
襯膠法蘭球閥主要外形尺寸：
公稱通徑
標準值
參考值
DN
(mm)
NPS
(inch)
L
D
D1
D2
f
b
Z-φd
W
D0
H
WT(Kg)
PN1.0MPa
15
1/2
130
95
65
45
2
14
4-φ14
120
80
2.5
20
3/4
140
105
75
55
2
16
4-φ14
140
90
3
25
1
150
115
85
65
2
16
4-φ14
160
100
4.5
32
11/4
165
135
100
78
2
18
4-φ18
160
110
5.7
40
11/2
180
145
110
85
3
18
4-φ18
200
120
7
50
2
200
160
125
100
3
20
4-φ18
250
135
9.5
65
21/2
220
180
145
120
3
20
4-φ18
300
145
15
80
3
250
195
160
135
3
22
4-φ18
350
185
19
100
4
280
215
180
155
3
22
8-φ18
400
195
33
125
5
320
245
210
185
3
24
8-φ18
500
210
58
150
6
360
280
240
210
3
24
8-φ23
200
450
93
200
8
457
335
295
265
3
26
8-φ23
240
490
155
250
10
533
390
350
320
3
28
12-φ23
240
550
210
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-φ14
120
80
2.5
20
3/4
130
105
75
55
2
16
4-φ14
140
90
3
25
1
140
115
85
65
2
16
4-φ14
160
100
4.5
32
11/4
165
135
100
78
2
18
4-φ18
160
110
5.7
40
11/2
165
145
110
85
3
18
4-φ18
200
120
7
50
2
203
160
125
10
3
20
4-φ18
250
135
9.5
65
21/2
222
180
145
120
3
20
4-φ18
300
145
15
80
3
24
195
160
135
3
22
8-φ18
350
185
19
100
4
305
215
180
155
3
24
8-φ18
400
195
33
125
5
356
245
210
185
3
26
8-φ18
500
210
58
150
6
394
280
240
210
3
28
8-φ23
200
450
93
200
8
457
335
295
265
3
30
12-φ23
240
490
155

天天日天天摸天天干,亚洲日本VA中文字幕久久,国产精品一久久久,国产剧情一区二区三区,久久成人国产精品免费,久久精品国产成人高清电影,一区二区三区在线精品免费视频,欧美熟妇另类久久久不卡,欧美怡春院一区二区三区

上海工洲閥門

Q41J襯膠法蘭球閥

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	WCB		CF8	CF8M	CF3	CF3M
3	襯里/閥座	PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE（F4）		PTFE（F4）		PTFE（F4）
6	支架	35		1Cr18Ni9Ti		1Cr18Ni9Ti
7	螺栓	35		1Cr17Ni2		1Cr18Ni2
8	緊固螺母	45		0Cr18Ni9		0Cr18Ni9
9	操作手柄	WCB		WCB		WCB

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN (mm)	NPS (inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-φ14	140		90	3
25	1	150	115	85	65	2	16	4-φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160		110	5.7
40	11/2	180	145	110	85	3	18	4-φ18	200		120	7
50	2	200	160	125	100	3	20	4-φ18	250		135	9.5
65	21/2	220	180	145	120	3	20	4-φ18	300		145	15
80	3	250	195	160	135	3	22	4-φ18	350		185	19
100	4	280	215	180	155	3	22	8-φ18	400		195	33
125	5	320	245	210	185	3	24	8-φ18	500		210	58
150	6	360	280	240	210	3	24	8-φ23		200	450	93
200	8	457	335	295	265	3	26	8-φ23		240	490	155
250	10	533	390	350	320	3	28	12-φ23		240	550	210
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	120		80	2.5
20	3/4	130	105	75	55	2	16	4-φ14	140		90	3
25	1	140	115	85	65	2	16	4-φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-φ18	160		110	5.7
40	11/2	165	145	110	85	3	18	4-φ18	200		120	7
50	2	203	160	125	10	3	20	4-φ18	250		135	9.5
65	21/2	222	180	145	120	3	20	4-φ18	300		145	15
80	3	24	195	160	135	3	22	8-φ18	350		185	19
100	4	305	215	180	155	3	24	8-φ18	400		195	33
125	5	356	245	210	185	3	26	8-φ18	500		210	58
150	6	394	280	240	210	3	28	8-φ23		200	450	93
200	8	457	335	295	265	3	30	12-φ23		240	490	155
