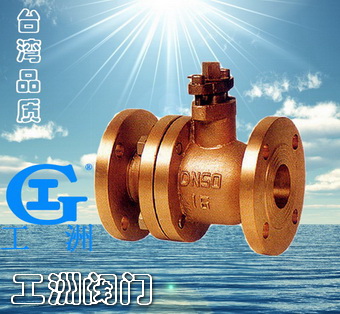

產品名稱：銅法蘭球閥產品型號：Q41F產品口徑：DN15-200產品壓力：0.6-6.4MPa產品材質：鑄鐵、鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

銅法蘭球閥標準規范：

檢驗標準：JB/T9092

結構長度：GB12221-89

?

銅法蘭球閥性能規范:

公稱壓力PN	2.5	4.0
殼體試驗壓力PN	3.75	6.0
高壓密封試驗壓力	2.75	4.4
適用介質	液化氣、天然氣、蒸汽、油品
適用溫度	-40∽+150℃
法蘭連接標準	JB/T：2.5,4.0MPa

銅法蘭球閥主要外型尺寸和連接尺寸

PN	DN	L	H	D	D1	D2	b	f	Z-φd	D0
	15	130	82	95	65	45	16	2	4-14	130
	20	140	100	105	75	55	16	2	4-14	140
	25	150	104	115	85	65	16	2	4-14	150
	32	165	134	135	100	78	18	3	4-18	170
	40	180	140	145	110	85	18	3	4-18	230
	50	200	155	160	125	100	20	3	4-18	230
	65	220	180	180	145	120	22	3	8-18	300
	80	250	200	195	160	135	22	3	8-18	400
	100	290	222	230	190	160	24	3	8-23	400
	125	400	236	270	220	188	28	3	8-25	1100
	150	400	295	300	250	218	30	3	8-25	1100
	200	500	342	360	320	282	34	4	12-25	1500
