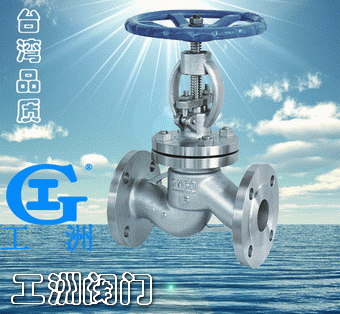

產品名稱：不銹鋼截止閥產品型號：J41W產品口徑：DN15-600產品壓力：1.6～6.4MPa產品材質：鑄鐵、鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
不銹鋼截止閥概述：
不銹鋼截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

不銹鋼截止閥性能范圍：
型號
公稱壓力
試驗壓力
工作溫度(℃)
適用介質
強度(水)Mpa
密封(水)空氣(Mpa)
低壓密封(空氣)Mpa
J41W-16P(R)
1.6
2.4
1.8
0.6
≤200
NITRIC ACID
硝酸類
J41W-25P(R)
2.5
3.8
2.8
0.6
≤200
ACETIC ACID
醋酸類
J41W-40P(R)
4.0
6.0
4.4
0.6
≤200
NITRIC ACID
硝酸類
J41W-64P(R)
6.4
9.6
7.0
0.6
≤200
ACETIC ACID
醋酸類

不銹鋼截止閥主要零件材料
零件名稱
材料Material
Q41W-16P-25P-40R
Q41W-16R-25P-40R
閥體、閥蓋
鉻鎳鈦鋼
Ci Ni Ti
鉻鎳鉬鈦鋼
Ci Ni Mo Ti Steel
閥板
閥桿
閥桿螺母
鋁鐵青銅
手輪
灰鑄鐵、可鑄鍛鐵

不銹鋼截止閥主要連接尺寸和外形尺寸
型號
Type
公稱通徑
DN
尺寸(mm)
L
D
D1
D2
H
b-f
Z-Φd
Do
J41W-16P(R)
15
130
95
65
45
170
16-2
4-14
120
20
150
105
75
55
190
16-2
4-14
140
25
160
115
85
65
205
16-2
4-14
160
32
180
135
100
78
270
18-2
4-18
180
40
200
145
110
85
310
18-3
4-18
200
50
230
160
125
100
358
18-3
4-18
240
65
290
180
145
120
373
18-3
4-18
280
80
310
195
160
135
435
20-3
8-18
320
100
350
215
180
155
500
20-3
8-18
360
125
400
245
210
185
614
22-3
8-18
400
150
480
280
240
210
674
24-3
8-23
400
200
600
335
295
265
818
26-3
12-23
450
250
730
405
355
320
969
30-3
12-25
550

不銹鋼截止閥主要連接尺寸和外形尺寸
型號
Type
公稱通徑 DN
尺寸(mm)
L
D
D1
D2
H
b-f
Z-Φd
Do
J41W-25P(R)
15
130
95
65
45
233
16-2
4-14
120
20
150
105
75
55
275
16-2
4-14
140
25
160
115
85
65
285
16-2
4-14
160
32
180
135
100
78
302
18-2
4-18
180
40
200
145
110
85
355
18-3
4-18
200
50
230
160
125
100
362
20-3
4-18
240
65
290
180
145
120
400
22-3
8-18
280
80
310
195
160
135
430
22-3
8-18
320
100
350
230
190
160
465
24-3
8-23
360
125
400
270
220
188
550
28-3
8-25
400
150
480
300
250
218
700
30-3
8-25
400
200
600
360
310
278
780
34-3
12-25
450
250
730
425
370
335
900
36-3
12-30
550

不銹鋼截止閥主要連接尺寸和外形尺寸
型號
Type
公稱通徑 DN
尺寸(mm)
L
D
D1
D2
H
b-f
Z-Φd
Do
J41W-40P(R)
15
130
95
65
45
233
16-2
4-14
40
20
150
105
75
55
275
16-2
4-14
51
25
160
115
85
65
285
16-2
4-14
58
32
180
135
100
78
302
18-2
4-18
66
40
200
145
110
85
355
18-3
4-18
76
50
230
160
125
100
370
20-3
4-18
88
65
290
180
145
120
408
22-3
8-18
110
80
310
195
160
135
436
22-3
8-18
121
100
350
230
190
160
475
24-3
8-23
150
125
400
270
220
188
558
28-3
8-25
178
150
480
300
250
218
720
30-3
8-25
204
200
600
375
320
282
800
38-3
12-30
260
J41W-64P(R)
150
170
105
75
55
240
18-2
4-14
41
20
190
125
90
68
280
20-2
4-18
51
25
210
135
100
78
290
22-2
4-18
58
32
230
150
110
82
325
24-2
4-23
66
40
260
165
125
95
360
24-3
4-23
76
50
300
175
135
105
410
26-3
4-23
88
65
340
200
160
130
430
28-3
8-23
110
80
380
210
170
140
465
30-3
8-23
121
100
430
250
200
168
537
32-3
8-25
150
125
500
295
240
202
630
36-3
8-30
176
150
550
340
280
240
790
38-3
8-34
204
200
650
405
345
300
910
44-3
12-34
260

天天日天天摸天天干,亚洲日本VA中文字幕久久,国产精品一久久久,国产剧情一区二区三区,久久成人国产精品免费,久久精品国产成人高清电影,一区二区三区在线精品免费视频,欧美熟妇另类久久久不卡,欧美怡春院一区二区三区

上海工洲閥門

J41W不銹鋼截止閥

型號	公稱壓力	試驗壓力			工作溫度(℃)	適用介質
		強度(水)Mpa	密封(水)空氣(Mpa)	低壓密封(空氣)Mpa
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝酸類
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸類
J41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝酸類
J41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸類

零件名稱	材料Material
	Q41W-16P-25P-40R	Q41W-16R-25P-40R
閥體、閥蓋	鉻鎳鈦鋼 Ci Ni Ti	鉻鎳鉬鈦鋼 Ci Ni Mo Ti Steel
閥板
閥桿
閥桿螺母	鋁鐵青銅
手輪	灰鑄鐵、可鑄鍛鐵

型號 Type	公稱通徑 DN	尺寸(mm)
型號 Type	公稱通徑 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-16P(R)	15	130	95	65	45	170	16-2	4-14	120
	20	150	105	75	55	190	16-2	4-14	140
	25	160	115	85	65	205	16-2	4-14	160
	32	180	135	100	78	270	18-2	4-18	180
	40	200	145	110	85	310	18-3	4-18	200
	50	230	160	125	100	358	18-3	4-18	240
	65	290	180	145	120	373	18-3	4-18	280
	80	310	195	160	135	435	20-3	8-18	320
	100	350	215	180	155	500	20-3	8-18	360
	125	400	245	210	185	614	22-3	8-18	400
	150	480	280	240	210	674	24-3	8-23	400
	200	600	335	295	265	818	26-3	12-23	450
	250	730	405	355	320	969	30-3	12-25	550

型號 Type	公稱通徑 DN	尺寸(mm)
型號 Type	公稱通徑 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-25P(R)	15	130	95	65	45	233	16-2	4-14	120
	20	150	105	75	55	275	16-2	4-14	140
	25	160	115	85	65	285	16-2	4-14	160
	32	180	135	100	78	302	18-2	4-18	180
	40	200	145	110	85	355	18-3	4-18	200
	50	230	160	125	100	362	20-3	4-18	240
	65	290	180	145	120	400	22-3	8-18	280
	80	310	195	160	135	430	22-3	8-18	320
	100	350	230	190	160	465	24-3	8-23	360
	125	400	270	220	188	550	28-3	8-25	400
	150	480	300	250	218	700	30-3	8-25	400
	200	600	360	310	278	780	34-3	12-25	450
	250	730	425	370	335	900	36-3	12-30	550
