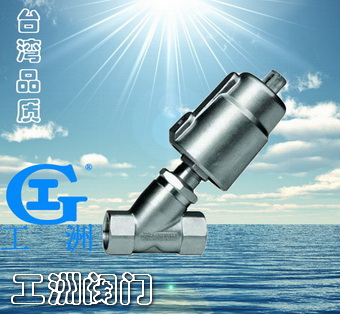

氣動防水錘角座閥概述:
外部先導角座閥,溢流口與滑塊間有自調節密封壓蓋,閥體角座結構可實現較大流量,特別是與普通截止閥相比時
?
氣動防水錘角座閥主要外形尺寸:
| 接口C.фD | 內孔 | 執行機構尺寸 | A | B | C | E | F | H | A/F |
| G1/2 G3/4 G1 G1-1/4 G1-1/2 G2 G2-1/2  | 13 20 25 32 40 50 65  | 50 50 63 80 100 125 125  | 85 95 105 120 130 150 185  | 173 178 212 255 301 346 372  | 12 12 14 16 18 20 22  | 64 64 80 101 127 153 153  | 44 44 52 60 73 86 86  | 137 145 173 210 260 301 315  | 27 32 41 50 55 70 70  |
?
