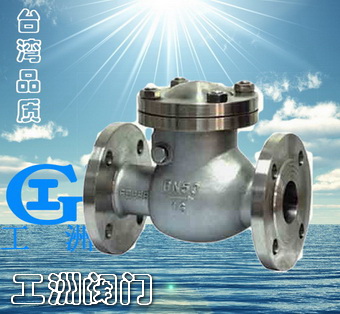

產品名稱：高壓止回閥產品型號：H44H產品口徑：DN15-500產品壓力：1.0-10.0Mpa產品材質：鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。

啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。

?

主要零件材料

零件名稱	材料牌名
閥體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
銷軸	2Crl3	2Crl3	1Cr18Ni9Ti	1Cr18Ni12MO2Ti
墊片	石墨纏繞墊片	石墨纏繞墊片	聚四氟乙稀纏繞墊片	聚四氟乙稀纏繞墊片

?

型號性能規范

公稱壓力 PN（MPa）	殼體材料				試驗壓力(Mpa)
	WCB	ZGCr5Mo(C5)	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	強度試驗	液體密封	氣體密封
1.6	H44H-16C	H44Y-16I	H44W-16P	H44W-16R	2.4	1.8
2.5	H44H-25	H44Y-25I	H44W-25P	H44W-25R	3.8	2.8
4.0	H44H-40	H44Y-40I	H44W-40P	H44W-40R	6.0	4.4
6.4	H44H-64	H44Y-64I	H44W-64P	H44W-64R	9.6	7.1
10.0	H44H-100	H44Y-100I	H44W-100P	H44W-100R	15.0	11.0
適用溫度	-29-425℃	≤550℃	-40-200℃	-40-200℃	超出溫度范圍，請訂貨時注明
適用介質	水蒸氣、油品等	水蒸氣、油品等	硝酸等	醋酸等

?

連接尺寸和外形尺寸

型號	公稱通徑	尺寸（mm）
		L	D	D1	D2	D6	b	Z-фd	D0	H
H44H-16C	40	200	145	110	85	-	16	4-ф18	160	150
	50	230	160	125	100	-	16	4-ф18	185	160
	65	290	180	145	120	-	18	4-ф18	215	175
	80	310	195	160	135	-	20	8-ф18	230	180
	100	350	215	180	155	-	20	8-ф18	260	210
	125	400	245	210	185	-	22	8-ф18	320	235
	150	480	280	240	210	-	24	8-ф23	350	250
	200	550	335	295	265	-	26	12-ф23	420	330
	250	650	405	355	320	-	30	12-ф25	480	380
	300	750	460	410	375	-	30	12-ф25	520	410
	350	850	520	4870	435	-	34	16-ф25	600	490
H44H-25	40	200	145	110	85	-	18	4-ф18	160	150
	50	230	160	125	100	-	20	4-ф18	185	160
	65	290	180	145	120	-	22	8-ф18	215	175
	80	310	195	160	135	-	22	8-ф18	235	185
	100	350	230	190	160	-	24	8-ф23	270	220
	125	400	270	220	188	-	28	8-ф25	340	248
	150	480	300	250	218	-	30	8-ф25	375	276
	200	550	360	310	278	-	34	12-ф25	435	350
	250	650	425	370	332	-	36	12-ф30	515	410
	300	750	485	430	390	-	40	6-ф30	550	430
	350	850	550	490	448	-	44	16-ф34	620	466
H44H-40	40	200	145	110	85	76	18	4-ф18	-	-
	50	230	160	125	100	88	20	4-ф18	185	169
	65	290	180	145	120	110	22	8-ф18	215	175
	80	310	195	160	135	121	22	8-ф18	235	185
	100	350	230	190	160	150	24	8-ф23	270	220
	125	400	270	220	188	126	28	8-ф25	340	248
	150	480	300	250	218	204	30	8-ф25	375	270
	200	550	375	120	282	260	38	12-ф30	450	342
	250	650	445	385	345	313	42	12-ф34	525	401
	300	750	510	450	408	364	46	4-ф23	550	423
H44H-64	50	300	175	135	105	88	26	8-ф23	200	177
	65	340	200	160	130	110	28	8-ф23	225	197
	80	380	210	170	140	121	30	8-ф25	250	212
	100	430	250	200	168	150	32	8-ф30	315	248
	125	500	295	240	202	176	36	8-ф34	365	296
	150	550	340	280	240	204	38	12-ф34	410	330
	200	650	405	345	300	260	44	12-ф41	480	385
	250	775	470	400	352	313	48	16-ф41	565	445
	300	900	530	460	412	364	50	4-ф25	600	474
H44H-100	50	300	195	145	112	88	28	8-ф25	220	210
	65	340	220	170	138	110	32	8-ф25	240	227
	80	380	230	180	148	121	34	8-ф30	260	235
	100	430	265	210	172	150	38	8-ф34	330	274
	125	500	310	250	210	150	42	12-ф34	385	307
	150	550	350	290	250	204	46	12-ф34	425	347
	200	650	430	360	312	260	54	12-ф41	500	402
	250	775	500	430	382	313	60	12-ф41	565	432
