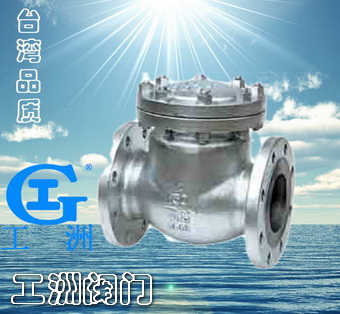

產品名稱：日標止回閥產品型號：H44H/W產品口徑：DN15-600產品壓力：150LB-600LB產品材質：鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
旋啟式止回閥閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合，安裝位置不受限制，通常安裝于水平管路，它適用與較大口徑的場合。根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般使用與中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減小水錘壓力，最好采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用與大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種較快的止回閥；多瓣旋啟式止回閥適用與大口徑管路.?
?
主要零件及材質
零件名稱
Qty.
材料
NO.
零件名稱
Qty.
材料
閥體
1
WCB
9
銘牌
1
304
閥座
2
A105+HF
10
墊片
1
304不銹鋼+柔性石墨
閘瓣
1
WCB+F6
11
閥蓋
1
WCB
閥桿
1
WCB
12
螺柱
1
A193B7
墊片
1
A276410
13
螺母
1
A1942H
螺母
1
A276410
14
吊環
1
A291035
銷軸
1
A276410
15
墊片
1
1008
鉚釘
2
304
16
螺塞
1
A276410
?
主要連接尺寸及重量
NPS
d
in
2
2-1/2
3
4
5
6
8
10
12
14
16
18
20
mm
51
64
76
102
127
152
203
254
305
337
387
438
489
L-L1
(RF-BW)
in
8.00
8.50
9.50
11.50
13.00
14.00
19.50
24.50
27.50
31.00
34.00
38.50
38.50
mm
203
216
241
292
330
356
495
622
698
787
864
978
978
L2
(RTJ)
in
8.50
9.00
10.00
12.00
13.50
14.50
20.00
25.00
28.00
31.50
34.50
39.00
39.00
mm
216
229
254
305
343
368
508
635
711
800
876
991
991
d1
in
3.62
4.13
5.00
6.18
7.32
8.50
10.63
12.76
15.00
16.26
18.50
20.98
22.99
mm
92
105
127
157
186
216
270
324
381
413
470
533
584
d2
in
4.75
5.50
6.00
7.50
8.50
9.50
11.75
14.25
17.00
18.75
21.25
22.75
25.00
mm
120.5
139.5
152.5
190.5
216
241.5
298.5
362
432
476
540
578
635
D
in
6.00
7.00
7.50
9.00
10.00
11.00
13.50
16.00
19.00
21.00
23.50
25.00
27.50
mm
152
178
190
229
254
279
343
406
483
533
597
635
699
b
in
0.75
0.88
0.94
0.94
0.94
1.00
1.13
1.19
1.25
1.38
1.44
1.56
1.69
mm
16
17.5
19
24
25
26
29
31
32
35
37
40
43
n-Φd
in
4-0.75
4-0.75
4-0.75
8-0.75
80.87
-0.87
8-0.87
12-1.00
12-1.00
12-1.13
16-1.13
16-1.25
20-1.25
mm
4-19
4-19
4-19
8-19
8-22
8-22
8-22
12-25
12-25
12-29
16-29
16-32
20-32
H
(open)
in
5.31
6.10
6.61
9.37
9-80
10.91
13.35
15.67
20.67
21.77
22-99
26.30
28.03
mm
135
155
168
235
249
277
339
398
525
553
584
688
712
WT(kg)
BF
17
21
29
42
69
74
108
177
282
372
570
665
900
BW
13
17
24
36
57
62
96
158
238
324
483
48
782

天天日天天摸天天干,亚洲日本VA中文字幕久久,国产精品一久久久,国产剧情一区二区三区,久久成人国产精品免费,久久精品国产成人高清电影,一区二区三区在线精品免费视频,欧美熟妇另类久久久不卡,欧美怡春院一区二区三区

上海工洲閥門

H44H/W日標止回閥

零件名稱	Qty.	材料	NO.	零件名稱	Qty.	材料
閥體	1	WCB	9	銘牌	1	304
閥座	2	A105+HF	10	墊片	1	304不銹鋼+柔性石墨
閘瓣	1	WCB+F6	11	閥蓋	1	WCB
閥桿	1	WCB	12	螺柱	1	A193B7
墊片	1	A276410	13	螺母	1	A1942H
螺母	1	A276410	14	吊環	1	A291035
銷軸	1	A276410	15	墊片	1	1008
鉚釘	2	304	16	螺塞	1	A276410

NPS d	in	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20
NPS d	mm	51	64	76	102	127	152	203	254	305	337	387	438	489
L-L1 (RF-BW)	in	8.00	8.50	9.50	11.50	13.00	14.00	19.50	24.50	27.50	31.00	34.00	38.50	38.50
L-L1 (RF-BW)	mm	203	216	241	292	330	356	495	622	698	787	864	978	978
L2 (RTJ)	in	8.50	9.00	10.00	12.00	13.50	14.50	20.00	25.00	28.00	31.50	34.50	39.00	39.00
L2 (RTJ)	mm	216	229	254	305	343	368	508	635	711	800	876	991	991
d1	in	3.62	4.13	5.00	6.18	7.32	8.50	10.63	12.76	15.00	16.26	18.50	20.98	22.99
d1	mm	92	105	127	157	186	216	270	324	381	413	470	533	584
d2	in	4.75	5.50	6.00	7.50	8.50	9.50	11.75	14.25	17.00	18.75	21.25	22.75	25.00
d2	mm	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540	578	635
D	in	6.00	7.00	7.50	9.00	10.00	11.00	13.50	16.00	19.00	21.00	23.50	25.00	27.50
D	mm	152	178	190	229	254	279	343	406	483	533	597	635	699
b	in	0.75	0.88	0.94	0.94	0.94	1.00	1.13	1.19	1.25	1.38	1.44	1.56	1.69
b	mm	16	17.5	19	24	25	26	29	31	32	35	37	40	43
n-Φd	in	4-0.75	4-0.75	4-0.75	8-0.75	80.87	-0.87	8-0.87	12-1.00	12-1.00	12-1.13	16-1.13	16-1.25	20-1.25
n-Φd	mm	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29	16-32	20-32
H (open)	in	5.31	6.10	6.61	9.37	9-80	10.91	13.35	15.67	20.67	21.77	22-99	26.30	28.03
H (open)	mm	135	155	168	235	249	277	339	398	525	553	584	688	712
WT(kg)	BF	17	21	29	42	69	74	108	177	282	372	570	665	900
WT(kg)	BW	13	17	24	36	57	62	96	158	238	324	483	48	782
