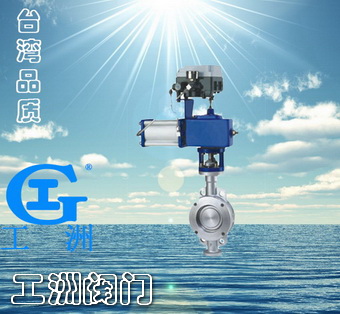

氣動三偏心調節切斷蝶閥概述：
氣動三偏心調節切斷蝶閥是我公司新開發的長壽命節能型蝶閥。蝶閥采用三維偏心原理設計，彈性密封和硬軟多層次密封兼容的加工新工藝，使蝶閥在運行工作時密封可靠，可達到氣密封無泄漏，采用偏心設計延長閥門使用壽命。氣動執行機構采用曲臂轉換結構，具有輸出力矩大、體積精小、性能穩定可靠等特點。同閥門定位器或電磁閥配套使用可實現比例調節或開關控制，適用于氣體、固體顆粒和液體等介質?？蓮V泛應用于造紙、石化、化工、冶金、電力、環保石油、輕工、樓宇自動化等工業部門的自動化控制系統中。

?

◆氣動三偏心調節切斷蝶閥主要技術參數和性能指標

公稱通徑DN（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
額定流量系數（CV）	95	175	270	375	740	1400	2100	3250	4680	6200	8100	11000	15800	21000	29000	38000
最大轉角（σ°）	90°
工作氣源壓力（MPa）	0.4～0.8
工作溫度范圍	-40～250
輸入信號	（電信號：4～20mA□dc）220VAC、24VDC
公稱壓力（MPa）	1.0、1.6
配用氣接管	φ6×1（G1/8）					φ8×1.5（G1/4）						φ12×2（G3/8）
連接型式及標準	對夾式、按JB81-94
閥體材料	304、316、316Lz中ZG25
閥芯材料	304、316、316L
閥座材料	316、F4

◆氣動三偏心調節切斷蝶閥安裝與維護

1、安裝蝶閥時，應注意閥體上的流向標志，以免流通方向錯誤，影響使用。

2、蝶閥使用前應確認閥全開的前提下對管道進行沖破洗，以免有焊渣等雜物刮傷密封面。

3、蝶閥一般都設置旁通管路，在檢修或更換蝶閥時，可使用旁通管路使用流程照常進行。

4、氣動蝶閥可在水平180°范圍內豎臥安裝，切勿將氣動執行器朝下倒裝。

5、定位器或電磁閥調試詳見說明書。

6、氣動執行器曲臂為方頭結構，用為手動裝置使用，故障時卸掉氣源管直接用手動扳手即可實現手動操作。

7、使用過程中如發現填料函滲漏，緊固一下壓蓋螺栓即可解決。
