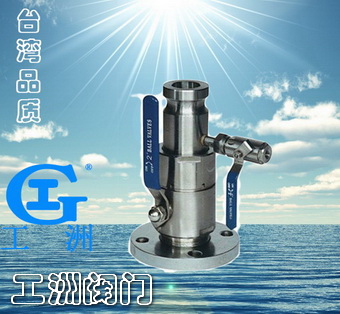

| 產品名稱： | 槽車球閥 |
| 產品型號： | CQA |
| 產品口徑： | DN15-100 |
| 產品壓力： | 0.6~6.4Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
槽車球閥概述： CQA-25P槽車球閥采用法蘭連接安裝在緊急切斷閥下游，出口與同規格快速接頭配合使用，用來裝卸和卸荷介質時的接通和截斷，待放散閥，適用于液化氣槽車和液氨槽車上，并采用浮動式球體進行啟閉，操作速度快。
一、槽車球閥設計參數：
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
? 二、槽車球閥主要性能參數： 公稱壓力 | 殼體試驗 | 密封試驗 | 適用介質 | 適宜溫度 | 2.5 | 3.75 | 2.75 | 液化氣、液氨等 | -40~+80℃ | 4.0 | 6.0 | 4.4 |
? 三、槽車球閥主要零件材料 閥體 | 球體、閥桿 | 密封圈 | 填料 | 不銹鋼 | 不銹鋼 | 增強聚四氟乙烯 | 聚四氟乙烯 |
? 四、CQA-25P槽車球閥主要外形尺寸和連接尺寸 PN | DN | d | L | H | D | D1 | D2 | b | f | Z-фd | W | 2.5MPa | 25 | 22 | 194 | 78 | 115 | 85 | 65 | 16 | 2 | 4-14 | 150 | 2.5MPa | 50 | 46 | 230 | 88 | 160 | 125 | 100 | 20 | 3 | 4-18 | 180 |
? 五、槽車球閥性能規范 公稱壓力PN | 1.6 | 2.5 | MPa | 殼體試驗壓力 | 2.4 | 3.75 | 氣密封試驗壓力 | 1.76 | 2.75 | 低壓氣密封試驗壓力 | 0.5~0.7 | 適用介質 | 液化氣、液氨 | 適用溫度 | -40~+80℃ |
|
