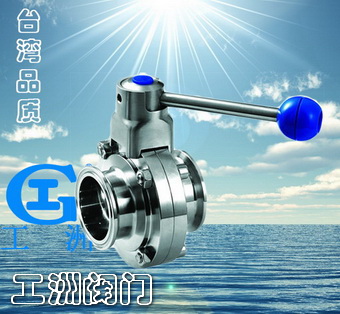

衛生級蝶閥概述：

衛生級蝶閥采用卡箍式、圓螺紋式連接，具有結構簡單、造型美觀、裝拆快捷，開關迅速，操作靈活，流體阻力小，使用安全可靠等優點。替代法蘭，管螺紋、梯形螺紋等我國傳統的連接方式所產生的缺點。可配合各種執行機構。
全部鋼件采用耐酸不銹鋼材料，密封件采用食品硅橡膠或聚四氟乙烯材料，符合食品衛生規范。廣泛適用于食品、釀酒、飲料、乳制品、精細化工制藥及生物工程等眾多行業。

?

快裝式衛生級蝶閥規格尺寸：

規格（ISO）	A	B	D	L	H	Kg
20	66	78	50.5	130	82	1.35
25	66	78	50.5	130	82	1.35
32	66	78	50.5	130	82	1.2
38	70	86	50.5	130	86	1.3
51	76	102	64	140	96	1.85
63	98	115	77.5	150	103	2.25
76	98	128	91	150	110	2.6
89	102	139	106	170	116	3.0
102	106	154	119	170	122	3.6
108	106	159	119	170	126	3.6
133	140	185	145	190	138	6.5
159	260	215	172	190	153	11

螺紋式衛生級蝶閥規格尺寸：

規格（SMS）	A	B	D	L	H	Kg
25	66	78	40×1/6	130	82	1.3
32	66	78	48×1/6	130	82	1.3
38	70	86	60×1/6	130	86	1.7
51	76	102	70×1/6	140	96	2.2
63	80	115	85×1/6	150	103	2.9
76	84	128	98×1/6	150	110	3.4
89	90	139	110×1/6	170	116	3.9
102	104	159	132×1/6	170	126	5.5

焊接式衛生級蝶閥規格尺寸：

規格（ISO）	A	B	D	L	H	Kg
20	50	78	19.05	130	82	1.2
25	50	78	25.4	130	82	1.2
32	50	78	31.8	130	82	1.05
38	50	86	38.1	130	86	1.2
51	52	102	50.8	140	96	1.7
63	56	115	63.5	150	103	2.1
76	56	128	76.1	150	110	2.4
89	60	139	88.9	170	116	2.7
102	64	154	101.6	170	122	3.05
108	64	159	108	170	126	3.15
133	80	138	133	190	138	5.2
159	90	215	159	190	153	9.2
