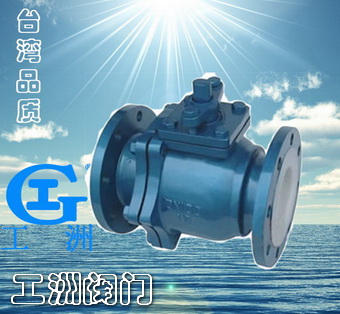

| 產品名稱： | 襯里球閥 |
| 產品型號： | Q41F46 |
| 產品口徑： | DN25-200 |
| 產品壓力： | 0.6～10.0MPa |
| 產品材質： | 鑄鐵、鑄鋼、不銹鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
襯里球閥概述：
Q41F46襯里球閥采用了氟塑料作為球閥的內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。可作開關或調節之用，本產品適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。 ? 球閥主要零件材料 Main parts material：
零件名稱 Part name | 材質 Material | 左閥體Left Body | Cast steel lined with FEP | 右閥體Right Body | Cast steel lined with FEP | 帶桿球體Ball | Cast steel lined with FEP | 填料箱Stuffing box | Cast steel lined with FEP | 密封圈Seal ring | PTFE | 填料壓蓋Gland flange | Cast steel | 填料Packing | PTFE | 手柄Lever | Cast steel |
|
主要性能規范：
公稱壓力
Nominal pressure | 試驗壓力
Test pressure | 工作壓力
working pressure | 工作溫度
working temperature | 密封 | 強度 | 10Kgf/Cm2 | 10Kgf/Cm2 | 15Kgf/Cm2 | 10Kgf/Cm2 | -80~110 |
|
主要外形尺寸及連接尺寸 Main outline dimensions and connection dimensions：
公稱通徑 | 尺?????? 寸 | L | D | D1 | D2 | b | f | Z-? | Lo | H | 25 | 160 | 115 | 85 | 65 | 18 | 3 | 4-?14 | 180 | 104 | 32 | 165 | 135 | 100 | 78 | 18 | 3 | 4-?18 | 200 | 115 | 40 | 180 | 145 | 110 | 85 | 20 | 3 | 4-?18 | 200 | 125 | 50 | 200 | 160 | 125 | 100 | 20 | 3 | 4-?18 | 250 | 132 | 65 | 220 | 180 | 145 | 120 | 22 | 3 | 4-?18 | 250 | 148 | 80 | 250 | 195 | 160 | 135 | 22 | 3 | 8-?18 | 300 | 165 | 100 | 280 | 215 | 180 | 155 | 24 | 3 | 8-?18 | 350 | 180 | 125 | 320 | 245 | 210 | 185 | 26 | 3 | 8-?18 | 600 | 230 | 150 | 360 | 280 | 240 | 210 | 28 | 3 | 8-?23 | 800 | 283 | 200 | 400 | 335 | 295 | 265 | 30 | 4 | 8-?23 | 1200 | 325 |
|
|
