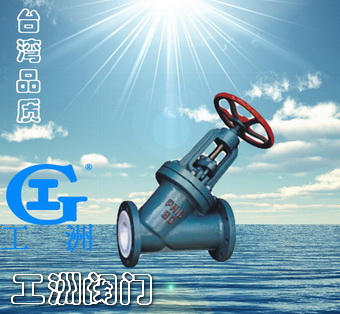

襯里直流截止閥概述：

襯里直流截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面 ，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降 旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。?
?????? “襯里直流截止閥”只適用于全開和全關，不 允許作調節和節流。 “襯里直流截止閥” 屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不 泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力 所產生的推力，關“襯里直流截止閥” 的力比開“襯里直流截止閥 ”的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

?

襯里直流截止閥性能規范：

公稱壓力 Nominal pressure PN1.6MPa 強度試驗(Ps) Shell test 密封耐壓 Seal pressure PN1.6MPa 閥體耐壓 body pressure PN2.4MPa 工作壓力 working pressure PN1.6MPa 使用溫度 working temperature J45F2-1.6 -50°C-+120°C J45F46-1.6 -50°C-+120°C 適用介質 Suitable medium 強腐蝕性介質 Strong corrosive medium

襯里直流截止閥主要零件材料： 名稱 Name 材料 Material 閥體 Body ZG25II外殼內襯F46或襯F2或PFA 閥蓋 Bonnet ZG25IIF46或襯F2或PFA 閥瓣 Disc 優炭鋼襯包F46或襯F2或PFA 閥桿 Stem 優炭鋼 填料 Packing F4U形圈 填料壓蓋 Gland flange ZG25II 閥桿螺母 Stem nut ZHMn58-2-2 定位螺母 Adjusting nut HT200 墊片 Gasket F4 手輪 Handwheel HT200

? 襯里直流截止閥主要外形尺寸和連接尺寸： 公稱通徑 DN(mm) 主要外形尺寸和連接尺寸 Main outline dimensions and connection dimensions L D D 1 D 2 b f d z D 0 H H 1 25 160 115 85 65 18 3 14 4 100 220 236 32 180 135 100 78 18 3 18 4 120 251 273 40 200 145 110 85 20 3 18 4 140 283 306 50 230 160 125 100 20 3 18 4 160 316 344 65 290 180 145 120 22 3 18 4 180 353 383 80 310 195 160 135 22 3 18 8 200 437 479 100 350 215 180 150 24 3 18 8 240 479 529 125 400 245 210 180 26 3 18 8 280 542 608 150 480 280 240 210 28 4 23 8 320 605 680 200 600 335 295 265 30 4 23 12 360 650 755
