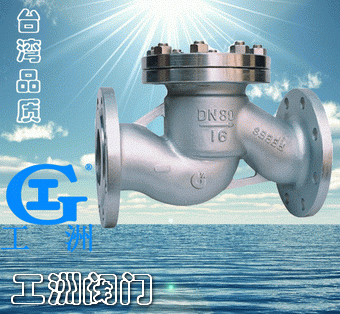

| 產品名稱： | 國標升降式止回閥 |
| 產品型號： | H41H |
| 產品口徑： | DN40-500 |
| 產品壓力： | 0.6~10.0Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
一、采用標準
H41 H /Y/W-16 、 25 、 40 、 64 、 100
一、用途及特點
該產品嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。 ?
二、主要性能規范 試驗壓力
| 公稱壓力（ MPa ）
| 1.6
| 2.5
| 4.0
| 6.4
| 10.0
| 殼體試驗
| 2.4
| 3.8
| 6.0
| 9.6
| 15.0
| 密封試驗
| 1.8
| 2.8
| 4.4
| 7.1
| 11.0
| 閥體材料
| WCB(C)
| CF8(P)
| CF 8M (R)
| WC6
| WC9
| 工作溫度
| ≤ 425
| ≤ 100
| ≤ 100
| ≤ 550
| ≤ 550
| 適用介質
| 水、蒸汽、油品
| 硝酸類
| 醋酸類
| 水、蒸汽
| 水、蒸汽
|
三、執行標準
設計制造： GB12235
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999
四、主要連接尺寸
|
?
?
| 公稱通徑
| PN1.6/2.5/4.0MPa
| PN6.4MPa
| PN10.0MPa
| L
| H
| L
| H
| L
| H
| DN32
| 180
| 100
| 260
| 160
| 260
| 165
| DN40
| 200
| 110
| 260
| 165
| 260
| 170
| DN50
| 230
| 115
| 300
| 170
| 300
| 175
| DN65
| 290
| 140
| 340
| 185
| 340
| 190
| DN80
| 310
| 170
| 380
| 205
| 380
| 235
| DN100
| 350
| 200
| 430
| 230
| 430
| 265
| DN125
| 400
| 230
| 500
| 265
| 500
| 310
| DN150
| 480
| 255
| 550
| 310
| 550
| 350
| DN200
| 600
| 285
| 650
| 350
| 650
| 400
|
|
|
