  | 產品名稱: | 電動調節通風蝶閥 |
| 產品型號: | ZDLW |
| 產品口徑: | DN50-1000 |
| 產品壓力: | 0.6~10.0Mpa |
| 產品材質: | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括: | 生產標準:國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。 |
 | ? |
                      ?                        產品詳細信息 |
結構特點和應用范圍
  ZAJW、ZKJW電動調節通風蝶閥由DKJ角行程電動執行機構和蝶閥組成,它與電動單元組合儀表配合使用。具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。適用介質,煤氣、含塵氣體、煙道氣。

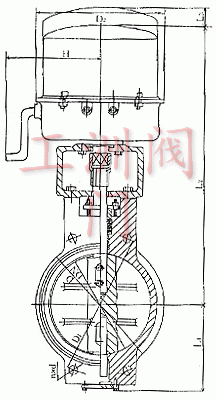

  ZDLW-6B、ZDRW-6K型電子式電動調節蝶閥,是3610R(L)全電子式電動執行機構和蝶閥調節機構組成,執行機構內有伺服系弘,無須另配伺服放大器。具有結構簡單,流通能力大,調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質,煤氣、含塵氣體、煙道氣等。  |    ZAJW電動調節通風蝶閥 (配DKJ執行器)老式的電動執行機構  |   ZDRW 外形圖  |  型號、規格
 類別  | 直行程  | 角行程  |  常溫型  | 中溫型  | 常溫型  | 中溫型  |  型號  | ZDLW-6B(K)  | ZDLW-6B(K)G  | ZDRW-6B(K)  | ZDRW-6B(K)G  |  規格  | DN600~1000  | DN50~1000  |
  ZAJW、ZKJW電動調節通風蝶閥

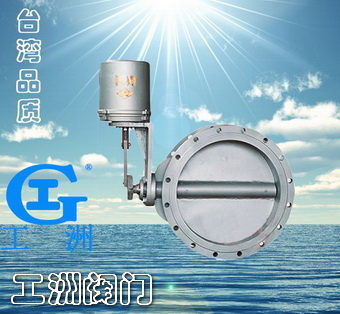

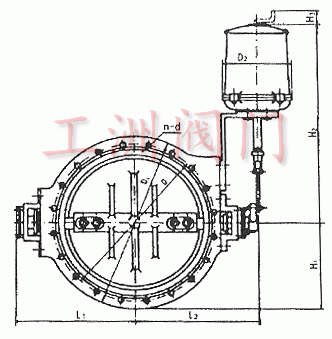

 公稱通徑mm  | 50  | 80  | 100  | 125  | 150  | 200  | 250  | 300  | 350  | 400  |  額定流量 系數kv  | 85  | 225  | 340  | 500  | 770  | 1360  | 2130  | 3060  | 4160  | 5450  |  公稱通徑mm  | 450 | 500  | 600  | 700  | 800  | 1000  | 1200  | 1400  | 1600  | 1800  |  額定流量 系數kv  | 6900 | 8500  | 12200  | 16600  | 21700  | 34000  | 49000  | 66600  | 87000  | 110000  |  可配電動 執行機構  | 3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構  |  公稱壓力  | 0.1、0.6、1.0 (MPa)  |  介質溫度℃  | 常溫-20℃~+200(鑄鐵),-40~+450(鑄鋼),中溫-40~+450(鑄不銹鋼)  |  轉角范圍  | 平行閘板0~700,傾斜閥板0~600  |  流量特性  | 近似百分比  |  接管法蘭  | 按JB78-59中對夾式法蘭連接  |  動作時間  | 25、30、60秒  |  閥體材質  | Ht200,35,ZG230-450,1Cr18Ni9,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti  |    ZDLW 外形圖 |   D941W電動通風蝶閥(配CH執行器) |
  |
  |   技術參數和性能指標
  電動調節蝶閥調節機構主要技術參數
 公稱通徑 mm  | 50  | 80  | 100  | 125  | 150  | 200  | 250  | 300  | 350  | 400  | 450  | 500  | 600  | 700  | 800  | 900  | 1000  |  公稱壓力 MPa  | 0.6  |  介質溫度 ℃  | 常溫:-20~200(鑄鐵);-40~250(鑄鋼); 中溫-40~450(鑄不銹鋼)  |  額定轉角 °  | 0~70  |  流量特性  | -20~150  |  環境溫度 ℃  | 近似等百分比  |  接管法蘭  | 按JB78-59 對夾式法蘭連接  |  閥體材質  | HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti  |  閥板材質  | HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti  |
  |   3610L直行程電子式電動執行機構主要技術參數
 型 號  | 輸出力矩 N.m  | 速度 mm/s  | 最大行程 mm  | 技術參數  |  361LSC-99  | 10000  | 2.0  | 100  | 電 源:220±10%Va.c.50Hz控制信號:1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號:4-20mA d.c.  保護等級:相當IP55 防爆標志:ExdⅡBT4  |
  |   3610R角行程電子式電動執行機構主要技術參數型 號  | 輸出力矩 N.m  | 動作時間 S/90°  | 最大轉角  | 技術參數  |  361RSA-02  | 20  | 8.5  | 90°  | 電 源:220±10%Va.c.50Hz 驅動電機:交流可逆電機 輸入信號:1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號:4-20mA d.c.  保護等級:相當IP55 防爆標志:ExdⅡBT4  |  361RSA-05  | 50  | 17.0  |  361RSB-10  | 100  | 18.0  |  361RSB-20  | 200  | 36.0  |  361RSC-30  | 300  | 24.0  |  361RSC-50  | 500  | 42.0  |  361RSC-60  | 600  | 48.0  |  361RSD-100  | 1000  | 30.0  |  361RSD-150  | 1500  | 42.0  |  361RXB-10  | 100  | 18.0  |  361RXB-20  | 200  | 36.0  |
  |   |  | 性能指標 |  項 目  | 指 標 值  |  基 本 誤 差%  | ±2.5  |  回 差%  | 2.0  |  死 區%  | 3.0  |  始 終 點 偏 差%  | ±2.5  |  額 定 行 程 偏 差%  | +2.5  |  允 許 泄 漏 量1/h  | 2×10-2×閥額定容量  |
  |   |  | 允許壓差 MPa |  公稱通徑 mm  | 配用執行機構型號  |  361RSA-05  | 361RSB-10 361RXB-10   | 361RSB-20 361RXB-20   | 361RSC-30  | 361RSC-50  | 361RSC-60  | 361LSC-99  | 361RSD-100  | 361RSD-150  |  0°  | 70°  | 0°  | 70°  | 0°  | 70°  | 0°  | 70°  | 0°  | 70°  | 0°  | 70°  | 0°  | 70°  | 0°  | 70°  | 0°  | 70°  |  50  | 0.6  | 0.6  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  80  | 0.6  | 0.6  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  100  | 0.6  | 0.284  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  |  125  | 0.6  | 0.144  | 0.6  | 0.292  | 0.6  | 0.587  |  |  |  |  |  |  |  |  |  |  |  |  |  150  | 0.6  | 0.084  | 0.6  | 0.17  | 0.6  | 0.342  |  |  |  |  |  |  |  |  |  |  |  |  |  200  | 0.6  | 0.035  | 0.6  | 0.071  | 0.6  | 0.144  |  |  |  |  |  |  |  |  |  |  |  |  |  250  |  |  | 0.6  | 0.037  | 0.6  | 0.074  | 0.6  | 0.112  |  |  |  |  |  |  |  |  |  |  |  300  |  |  | 0.6  | 0.021  | 0.6  | 0.043  | 0.6  | 0.064  |  |  |  |  |  |  |  |  |  |  |  350  |  |  | 0.6  | 0.013  | 0.6  | 0.027  | 0.6  | 0.041  |  |  |  |  |  |  |  |  |  |  |  400  |  |  |  |  |  |  | 0.6  | 0.027  | 0.6  | 0.045  | 0.6  | 0.055  |  |  |  |  |  |  |  450  |  |  |  |  |  |  | 0.6  | 0.019  | 0.6  | 0.032  | 0.6  | 0.038  |  |  |  |  |  |  |  500  |  |  |  |  |  |  | 0.6  | 0.014  | 0.6  | 0.023  | 0.6  | 0.028  |  |  |  |  |  |  |  600  |  |  |  |  |  |  |  |  |  |  |  |  | 0.6  | 0.013  | 0.6  | 0.027  | 0.6  | 0.041  |  700  |  |  |  |  |  |  |  |  |  |  |  |  | 0.6  | 0.008  | 0.6  | 0.017  | 0.6  | 0.025  |  800  |  |  |  |  |  |  |  |  |  |  |  |  | 0.6  | 0.005  | 0.6  | 0.012  | 0.6  | 0.017  |  900  |  |  |  |  |  |  |  |  |  |  |  |  | 0.6  | 0.004  | 0.6  | 0.008  | 0.6  | 0.012  |  1000  |  |  |  |  |  |  |  |  |  |  |  |  | 0.6  | 0.003  | 0.6  | 0.006  | 0.6  | 0.009  |  動作時間 S/70°  | 13.26  | 14.0  | 28.0  | 18.67  | 32.67  | 37.3  | 50  | 23.3  | 32.7  |
  |   外形尺寸
  |  | ZDRW DN50~1000尺寸 mm |  公稱 通徑 DN  | D  | D1  | L1  | L2  | D2  | H  | n-d  | L3  | 法蘭端 面距  |  配A型  | 配 B型  | 配 C型  | 配 D型  | 配 A型  | 配 B型  | 配 C型  | 配D型  | 配 A型  | 配 B型  | 配 C型  | 配D型  | 配A型  | 配B型  | 配C型  | 配D型  |  50  |  | 110  | 92  | 355  |  |  |  | 225  |  |  |  | 200  |  |  |  | 4-φ14  | 120  |  |  |  | 60  |  80  | 125  | 150  | 92  | 355  |  |  |  | 4-φ18  |  100  | 145  | 175  | 102  | 385  |  |  |  |  125  | 175  | 200  | 117  | 384  | 429  |  |  | 225  | 225  | 8-φ18  | 155  |  150  | 200  | 225  | 130  | 397  | 442  |  |  |  200  | 255  | 280  | 172  | 437  | 482  |  |  | 70  |  250  | 310  | 335  | 197  |  | 511  | 561  |  |  | 335  |  | 260  | 12-φ18  |  | 165  |  300  | 362  | 395  | 227  |  | 536  | 586  |  | 12-φ23  | 80  |  350  | 412  | 445  | 252  |  | 561  | 611  |  |  400  | 462  | 495  | 296  |  |  | 656  |  |  | 16-φ23  |  | 100  |  450  | 518  | 550  | 321  |  |  | 679  |  |  500  | 568  | 600  | 346  |  |  | 704  |  |  600  | 755  | 705  | 480  |  |  |  | 1075  |  | 470  |  |  | 365  | 20-φ25  |  | 120  | 150  |  700  | 860  | 810  | 530  |  |  |  | 1125  | 20-φ24  |  800  | 975  | 920  | 595  |  |  |  | 1185  | 24-φ30  | 200  |  900  | 1075  | 1020  | 685  |  |  |  | 1280  |  1000  | 1175  | 1175  | 735  |  |  |  | 1320  | 28-φ30  |   注:L3為拆卸護罩所必須的尺寸。  |   ZDLW DN600~1000 外形尺寸 mm 公稱通徑  | L1  | L2  | D  | D1  | D2  | H1  | H2  | H3  | n-d  |  600  | 480  | 585  | 705  | 755  | 310  | 377.5  | 790  | 90  | 20-25  |  700  | 530  | 635  | 810  | 860  | 430  | 790  | 24-25  |  800  | 595  | 695  | 920  | 975  | 487.5  | 790  | 24-30  |  900  | 685  | 790  | 1020  | 1075  | 537.5  | 805  | 24-30  |  1000  | 735  | 830  | 1120  | 1175  | 587.5  | 805  | 28-30  |
  |   主要零件材料及推薦使用溫度范圍零件名稱  | 材 料  | 溫度范圍℃  |  閥體、閥板  | HT200  | -20~200  |  35  | -40~450  |  ZG230-450  |  1Cr18Ni9Ti  |  ZG1Cr18Ni9Ti  |  ZG0Cr18Ni12Mo2Ti  | -40~550  |
  |  | 注:此表為各種材料的極限使用溫度,在實際選用中應根據其產品的介質溫度范圍,確定材料的最低、最高使用溫度。其最低使用溫度不得低于介質溫度范圍下限,最高使用溫度不得高于介質溫度范圍的上限。 |   訂貨須知 訂貨時請填寫《規格書》或注明以下內容: 一、若訂貨前還未選定型號,請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV, 2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥作用形式(電-關式或電-開式),4.流量特性, 5.閥前壓力,閥后壓力,6.閥體、閥芯材料,7.是否帶附件,說明附件型號。以便我們的為您正確選型。 二、若已經由設計單位選定我公司的產品型號,請按型號直接向我司銷售部訂購; 三、當使用的場合非常重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
  |
  |
