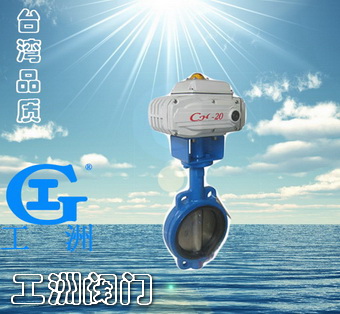

產品名稱：智能電動調節蝶閥產品型號：D971X產品口徑：DN50-2000產品壓力：0.6~10.0Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

D971X智能電動調節蝶閥采用一體化結構，有輸入控制信號（4-20mADC或1-5VDC）及單元相電源即可控制運轉，具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH 等型號電子式電執行機構。它可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。 技術參數和性能 閥體： 公稱通徑：DN50～400mm 公稱壓力：PN1.6,4.0,6.4MPa 連接形式：法蘭式按JB/T78-59 JB79-59對夾式法蘭連接 材料：HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti 上閥蓋： 常溫型：-20～+200℃ 散熱型：+200～+450℃ 壓蓋形式：螺栓壓緊式 填料：V型聚四氟乙烯，柔性石墨，石棉紡織填料 襯橡膠，襯四氟乙烯 密封材料:不銹鋼,橡膠,四氟乙烯 閥內組件： 閥芯形式：閥板 流量特性：等百分比特性或直線特性 材料：1Cr18Ni9Ti OCr18Ni12M02Ti 執行機構： 類型：可選PSQ系列,3810系列或NB系列電子式角行程執行機構.亦可選用QSQ系列或DYR系列。 技術參數和性能：請參閱對應的執行機構及伺服放大器說明書。

規格參數表：

公稱通徑DN 50 65 80 100 125 150 200 250 300 350 400 500-2000 可與本公司商洽生產 流量系數（Kv） 110 180 232 368 656 735 1240 2025 2712 3875 5038 動作范圍 0-90° 允許壓差△P 小于公稱壓力 泄量量Q 按GB/T4213-92,為Kv值的10ˉ4 環境溫度℃ -20-60℃ 基本誤差 ±2.5% 回差 ±2.5% 死區 1% 可調范圍 250:1 配用執行機構 PSQ101 3610RSQ-05 Unic-05 Unic-10 CH-05 CH10 PSQ201 Unic-20 3610RSC-30 CH-20 Unic-40 PSQ501 3610RSC-50 CH-40 Unic-60 PSQ701 CH-60

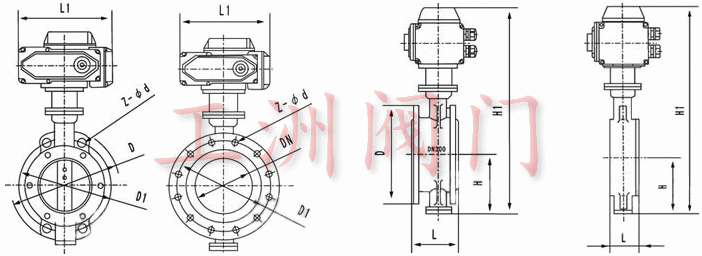

蝶閥外形尺寸： 電動對夾式蝶閥外形尺寸

公稱通徑DN L H1 H D1 Z-φd D L1 50 43 452 80/112 120/125 4-18 165 208 65 46 475 88/115 136/145 4-18 185 208 80 46/49 516 96/120 160/ 8-18 200 208 100 52/56 551 115/140 185 8-18 220 208 125 56/64 566 128/170 210 8-18 220 208 150 56/70 606 140/180 240 8-22 285 256 200 60/76 731 175/210 295 8-22 340 256 250 68/76 778 202/240 355 12-22 395/405 256 300 78/83 830 242/290 410 12-22 445/460 256 350 78/92 996 266/320 470 16-22 505-520 346 400 102 1058 298/350 515/525 16-26 565/580 346

電動法蘭式蝶閥外形尺寸

公稱通徑DN L H1 H D1 Z-φd D L1 50 108 539 82/112 125 4-18 165 208 65 112 554 95/115 145 4-18 185 208 80 114 569 100/120 160 8-18 200 208 100 114 569 100/138 180 8-18 220 208 125 140 649 125/164 210 8-18 250 208 150 140 725 145/175 240 8-22 285 256 200 152 835 170/208 295 8-22/2-22 340 256 250 165 890 195/243 350 12-22/12-26 395/405 256 300 178 995 225/283 400 12-22/12-26 445/460 256 350 190 1155 255/310 460 16-22/16-26 505/520 346 400 216 1225 285/340 515 16-26/16-30 565/580 346 注：XX/XX表示公稱壓力1.0MPa/1.6MPa時的數據

訂貨須知 訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容： 一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV， 2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性， 5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。 二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購； 三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
