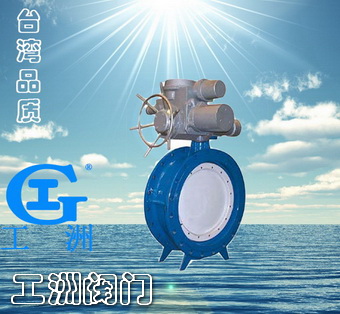

產品名稱：電動軟密封蝶閥產品型號：FBEX（D942X）產品口徑：DN50～2000產品壓力：0.6MPa～1.6MPa產品材質：鑄鐵、鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
一、產品概述
　　我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
二、特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
三、主要結束參數
公稱通經DN（mm)
50～2000
50～1600
公稱藥理PN（MPa)
0.6
1.0
1.6
密封試驗(MPa)
0.66
1.1
1.76
強度試驗(MPa)
0.9
1.5
2.4
適用溫度
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動
四、主要零部件材料
零件名稱
材料
閥體
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
閥軸
2Cr13
密封圈FBEX(D942X)-6/10/16電動軟密封蝶閥
丁腈耐油橡膠
填料
柔性石墨
五、執行標準
制造標準
GB/T 122387-89
法蘭標準
GB9113-2000、GB17241.6-1998
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92
六、FBEX(D942X)-6/10/16電動軟密封蝶閥主要外形連接尺寸 　　　　　　　　　　　　　　　　　　　　　　單位：mm
DN
主要外形連接尺寸
法蘭尺寸和螺栓孔尺寸
L
H
H1
A
B
0.6MPa
1.0MPa
1.6MPa
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d
50
108
82.5
443
125
125
140
110
88
4-14
185
125
99
4-18
165
125
99
4-18
65
112
92.5
463
125
125
160
130
108
4-14
185
145
118
4-18
185
145
118
4-18
80
114
100
483
125
125
190
150
124
4-18
200
160
132
8-18
200
160
132
8-18
100
127
110
498
125
125
210
170
144
4-18
220
180
156
8-18
220
180
156
8-18
125
140
125
682
325
245
240
20
174
8-18
250
210
184
8-18
250
210
184
8-18
150
140
142.5
736
325
245
265
225
199
8-18
285
240
211
8-22
285
240
211
8-22
200
152
170
800
325
245
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
250
165
192.5
895
363
313
375
335
309
12-18
395
350
319
12-22
405
355
319
12-26
300
178
222.5
956
363
313
440
395
363
12-22
445
400
370
12-22
460
410
370
12-26
350
190
252.5
1029
363
313
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
400
216
282.5
1103
363
313
540
495
463
16-22
565
515
480
16-26
580
525
480
16-30
450
222
307.5
1186
465
439
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
500
229
335
1280
546
481
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
600
267
390
1321
546
556
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
700
292
447.5
1431
546
556
860
810
772
24-26
895
840
794
24-30
910
840
794
24-36
800
318
507.5
1542
546
556
975
920
878
24-30
1015
950
901
24-33
1025
950
901
24-39
900
330
557.5
1800
617
706
1075
1020
978
24-30
1115
1050
1001
28-33
1125
1050
1001
28-39
1000
410
615
2363
632
706
1175
1120
1078
28-30
1230
1160
1112
28-36
1255
1170
1112
28-42
1200
470
727.5
2583
632
706
1405
1340
1295
32-33
1455
1380
1328
32-39
1485
1390
1328
32-48
1400
530
837.5
2710
790
1338
1630
1560
1510
36-36
1675
1590
1530
36-42
1685
1590
1530
36-48
1600
600
957.5
2845
868
1476
1830
1760
1710
40-36
1915
1820
1750
40-48
1930
1820
1750
40-56
1800
670
1057.5
3060
868
1476
2045
1970
1918
44-39
2115
2020
1950
44-48
2130
2020
1950
44-56
2000
760
1162.5
3350
965
1600
2265
2180
2125
48-42
2325
2230
2150
48-48
2345
2230
2150
48-62

天天日天天摸天天干,亚洲日本VA中文字幕久久,国产精品一久久久,国产剧情一区二区三区,久久成人国产精品免费,久久精品国产成人高清电影,一区二区三区在线精品免费视频,欧美熟妇另类久久久不卡,欧美怡春院一区二区三区

上海工洲閥門

D942X電動軟密封蝶閥

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈FBEX(D942X)-6/10/16電動軟密封蝶閥	丁腈耐油橡膠
填料	柔性石墨

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

DN	主要外形連接尺寸					法蘭尺寸和螺栓孔尺寸
	L	H	H1	A	B	0.6MPa				1.0MPa				1.6MPa
	L	H	H1	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	82.5	443	125	125	140	110	88	4-14	185	125	99	4-18	165	125	99	4-18
65	112	92.5	463	125	125	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	483	125	125	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	498	125	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	682	325	245	240	20	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	736	325	245	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	800	325	245	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	192.5	895	363	313	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	222.5	956	363	313	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	252.5	1029	363	313	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	282.5	1103	363	313	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	307.5	1186	465	439	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	335	1280	546	481	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	390	1321	546	556	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	447.5	1431	546	556	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	507.5	1542	546	556	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	557.5	1800	617	706	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	615	2363	632	706	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	470	727.5	2583	632	706	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	530	837.5	2710	790	1338	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	600	957.5	2845	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	670	1057.5	3060	868	1476	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	760	1162.5	3350	965	1600	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
