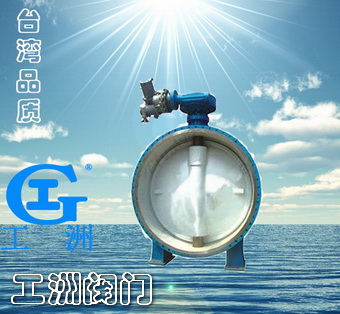

產品名稱：大口徑電動軟密封蝶閥產品型號：D942X產品口徑：DN2200～3000產品壓力：0.25～1.0MPa產品材質：鑄鐵、鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
一、產品概述
　　我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
二、特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
三、主要結束參數
公稱通經DN（mm)
50～2000
50～1600
公稱藥理PN（MPa)
0.6
1.0
1.6
密封試驗(MPa)
0.66
1.1
1.76
強度試驗(MPa)
0.9
1.5
2.4
適用溫度
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動
四、主要零部件材料
零件名稱
材料
閥體
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
閥軸
2Cr13
密封圈
丁腈耐油橡膠
填料
柔性石墨
五、執行標準
制造標準
GB/T 122387-89
法蘭標準
GB9113-2000、GB17241.6-1998
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92
六、FBEX(D942X)-2.5/6/10/大口徑電動軟密封蝶閥主要外形連接尺寸 　　　　　　　　　　　　　　　　　　　　　　單位：mm
DN
主要外形連接尺寸
法蘭尺寸和螺栓孔尺寸
L
H
Ho
A
B
0.25MPa
0.6MPa
1.0MPa
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d
2200
840
1665
4529
2057
1585
2405
2340
2295
52-33
2475
2390
2335
52-43
2550
2440
2370
52-56
2400
910
1778
4845
2057
1585
2605
2540
2485
56-33
2685
2600
2545
56-43
2760
2650
2570
55-56
2600
990
1865
5060
2057
1585
2805
2740
2695
60-33
2905
2810
2750
60-49
2960
2850
2780
60-56
2800
1070
2051
5960
2357
1905
3030
2960
2910
64-36
3115
3020
2960
64-49
3180
3070
3000
64-56
3000
1150
2189
6800
2357
1905
3230
3160
3110
68-36
3315
3220
3160
68-49
3405
3290
3210
68-62
