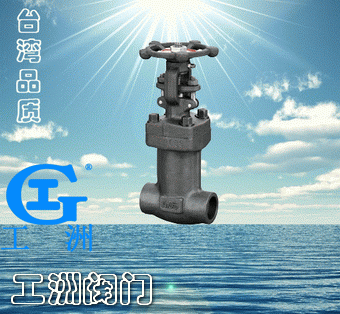

產品名稱：鍛鋼波紋管截止閥產品型號：BL8C4Y、BL8C5Y產品口徑：DN10-50產品壓力：0.6~32.0Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
鍛鋼波紋管閥門概述：
工洲鍛鋼波紋管閥門有二種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(304夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊接連接.
延長閥體閥門適用于閘閥、球閥和截止閥。
延長閥體閥門設計結構和特征：
延長閥體閥門符合API602.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構
自定心壓板壓套式
螺紋、承插或對焊接端整體延長閥體
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合（NPT）ANSI/ASME B1.20.1
明桿支架型（OS￡Y）
相關壓力：
?800LB
鍛鋼波紋管截止閥 800Lb
鍛鋼波紋管截止閥標準材質細表
序號
零件名稱
CStoASTM
AStoASTM
SStoASTM
A105
A182F22
A182F304(L)
A182F316(L)
1
閥體
A105
A182F22
A182F304(L)
A182F316(L)
2
閥瓣
A276420
A276304
A276304(L)
A276316(L)
3
閥桿
A182F6
A182F304
A182F304(L)
A182F316(L)
波紋管
SS
4
墊片
316夾柔性石墨
316夾PTFE
5
閥蓋
A105
A182F22
A182F304(L)
A182F316(L)
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
填料
柔性石墨
PTFE
8
填料壓套
A276420
A182F304
10
填料壓板
A216WCB
A351CF8
12
閥桿螺母
A276420
手輪
A197
13
鎖緊螺母
A1942H
A1944
A1948
A1948M
銷釘
A276420
A182F304
活節螺栓
A193B7
A193B16
A193B8
A193B8M
螺母
A1942H
A1944
A1948
A1948M
墊圈
SS
14
銘牌
SS
適用介質
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
適用溫度
―29℃～425℃
―29℃～550℃
―29℃～200℃
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

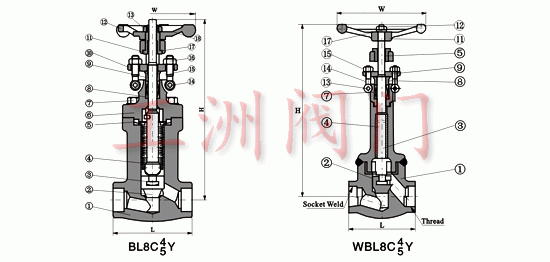

鍛鋼波紋管截止閥尺寸(MM)和重量(KG)
NPS
縮徑
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
全徑
3/8"
1/2"
3/4"
1"
11/4"
11/2"
L1
79
79
92
111
120
120
140
L
79
79
92
111
120
152
172
H(開)
220
220
225
244
321
321
347
W
100
100
100
125
160
160
180
重量
螺栓式
3.2
3.0
4.8
7.9
11.0
16.8
25.2
焊接式
3.0
2.8
4.8
7.0
9.6
13.5
20.25

天天日天天摸天天干,亚洲日本VA中文字幕久久,国产精品一久久久,国产剧情一区二区三区,久久成人国产精品免费,久久精品国产成人高清电影,一区二区三区在线精品免费视频,欧美熟妇另类久久久不卡,欧美怡春院一区二区三区

上海工洲閥門

BL8C4Y、BL8C5Y鍛鋼波紋管截止閥

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	A182F22	A182F304(L)	A182F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
	波紋管	SS
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A182F22	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	填料	柔性石墨		PTFE
8	填料壓套	A276420		A182F304
10	填料壓板	A216WCB		A351CF8
12	閥桿螺母	A276420
	手輪	A197
13	鎖緊螺母	A1942H	A1944	A1948	A1948M
	銷釘	A276420		A182F304
	活節螺栓	A193B7	A193B16	A193B8	A193B8M
	螺母	A1942H	A1944	A1948	A1948M
	墊圈	SS
14	銘牌	SS
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		―29℃～425℃	―29℃～550℃	―29℃～200℃

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"
L1		79	79	92	111	120	120	140
L		79	79	92	111	120	152	172
H(開)		220	220	225	244	321	321	347
W		100	100	100	125	160	160	180
重量	螺栓式	3.2	3.0	4.8	7.9	11.0	16.8	25.2
重量	焊接式	3.0	2.8	4.8	7.0	9.6	13.5	20.25
