止回閥設計結構與說明特征：
止回閥的設計與制造符合MSSP-118和ASME B 16.34。檢驗與測試按API598，標記按MSS-SP-25。

采用以下結構：
全徑或縮徑
升降式止回閥
球式止回閥
旋啟式止回閥
按需求內置彈簧
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺紋連接端(NPT)符合ansi/asme B1.20.1
閥瓣可變換為節流型、針型球型。?

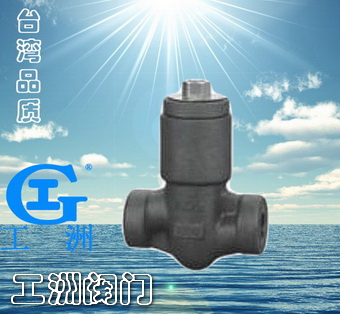

? 鍛鋼自密封升降式止回閥標準材質明細表

序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM typeAl05 Type F22 Type F304(L) Type F316(L) l 閥體 Body A105 A182 F22 Al82 F304(L) A182 F31 6(L) 2 升降式閥瓣 A276420 A276 304 A276 304(L) A276 316(L) 3 自密封座 A105 F22 Al 82 F304(L) F316(L) 4 密封環 08F 08F A276 304L A276 316L 5 閥蓋 A194 2H A194 4 A194 8 A194 8M 6 提升螺母 A194 2H A194 4 A194 8 A194 8M 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 -29℃～425℃ -29℃～550℃ -29℃～1 80℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼

? 鍛鋼自密封升降式止回閥尺寸(mm)和重量(kg)

NPS 1/2″ 3/4″ 1″ 1 1/4 1 1/2 2″ L 900～1500Lb 140 140 140 178 1 78 21 6 2500Lb 186 186 1 86 232 232 279 H 117 117 117 152 152 195 重量 900～1500Lb 7.5 7.0 6.8 18.5 18.1 20.3 2500Lb 9.0 7.6 8.4 19.5 20.1 21.8
