止回閥設計結構與說明特征：
止回閥的設計與制造符合MSSP-118和ASME B 16.34。檢驗與測試按API598，標記按MSS-SP-25。

采用以下結構：
全徑或縮徑
升降式止回閥
球式止回閥
旋啟式止回閥
按需求內置彈簧
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺紋連接端(NPT)符合ansi/asme B1.20.1
閥瓣可變換為節流型、針型球型。?

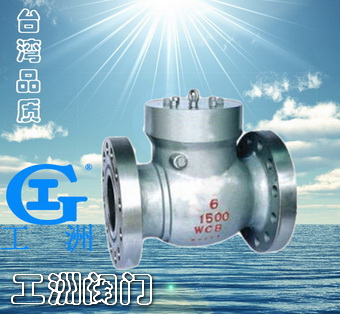

鍛鋼自密封旋啟式止回閥標準材質明細表

序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM TypeAl05 Type F22 Type F304(L) TypeF316(L) 1 閥座 A276 410 A276 304 A276 304(L) A276 316(L) 2 圓柱銷 A276 420 A182 F304 A182 F316 3 密封環 A276 304 A276 316(L) 4 自密封座 A105 Al82 F304 A182/F304(L) A182 F316(L) 5 閥體 Al05 Al82 F22 A182/F304(L) A182 F316(L) 6 閥蓋 A105 Al82 F22 A182/F304 A182 F316(L) 7 提升螺母 A193 B7 A193 B16 A193 B8 A193 B8M 8 四開環 A276 420 Al 82 F304 A182 F316 q 吊耳 A105 A182 F22 A182 F304L A182 F316(L) 10 搖臂 A 105 A182 F22 A182 F304L A182 F316(L) 11 閥瓣 A276 420 F304 A182 F304(L) F316(L) 12 螺母 A194 2H A194 4 A194 8 A194 8M 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 -29℃～425℃ -29℃～550℃ -29℃～1 80℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；ss=不銹鋼

? 鍛鋼自密封旋啟式止回閥尺寸和重量

NPS 1/2″ 3/4″ 1″ 1 1/4″ 11/2″ 2″ L 900～1500Lb 140 140 140 l 78 1 78 216 2500Lb 186 1 86 1 86 232 232 279 H 117 117 117 152 152 195 重量 900～1500Lb 8.2 7.8 7.7 19.8 19.2 21.3 2500Lb 10.0 9.6 9.4 21.5 21.1 22 8
