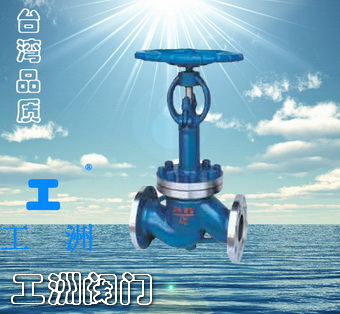

| 產品名稱： | 鍛鋼低溫截止閥 |
| 產品型號： | DJ41Y |
| 產品口徑： | DN15-50 |
| 產品壓力： | 0.6~32.0Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
低溫截止閥產品介紹: 鍛鋼低溫閥門有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (31 6夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊逶連接。閘閘、截止閥、球閥都可設計成低溫閥。為了能在-196℃(320oF)的低溫下使用，一般將閥門設計成加長式閥蓋。?
?
低溫截止閥設計結構與特征:
低溫截止閥符合 API602，MSS-SP-118和BS6364。檢驗與測試按API598，標記按MSS-SP-25。?
采用以下結構
全徑或縮徑
自定心壓板壓套式
螺栓連接纏繞墊片密封式閥蓋和螺紋連接全焊密封式閥蓋
整體式上密封座
閥座帶有壓力平衡孔(用于閘閥、球閥)
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺紋端符合 (NPT)ANSI/AMME B1.20.1
客戶要求特殊延長長度
客戶要求的軟密封截止閥
客戶要求的PTFE填料PTFE
客戶要求的特殊低溫測試
明桿支架型(OS&Y) ? 低溫截止閥標準材質明細表 | 序號 | 零件名稱 | AS to ASTM | SS to ASTM | Typc A350 LF2 | Type A350 LF9 | TypeA182 F304 | TypeA182 F316(L) | 1 | 閥體 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) | 2 | 閥瓣 | A276 410 | A276 304(L) | A276 304(L) | A276 316(L) | 3 | 閥蓋 | A350LP2 | A350 LF3 | A182 F304(L) | A182 F316(L) | 4 | 墊片 | 不銹鋼+柔性石墨 | 316夾PTFL SS+PTFE | 5 | 螺栓 | A193 B7 | A193 B7 | A193 B8 | A193 B8M | 6 | 閥桿 | A182 F6 | A182 F6 | A182 F304(L) | A182 F316(L) | 7 | 填料 | 316夾柔性石墨 | PTFE | 8 | 填料壓套 | A276 420 | A182 F304 | 9 | 圓柱銷 | A276 420 | A182 F304 | 10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 11 | 填料壓板 | A2166 WCB | A351 CF8 | 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 13 | 閥桿螺母 | A276 410 | 14 | 手輪 | A197 | 15 | 銘牌 | SS | 16 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 適用溫度 | ≥ -40℃ | ≥ -101℃ | ≥-l96℃ |
| | 注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 As=合金鋼：ss=不銹鋼 | ? 低溫截止閥尺寸(mm)和重量(kg) | NPS | 縮徑 | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2 | / | 全徑 | 3/8 | 1/2″ | 3/4 | 1 | 1 1/4″ | 1 1/2″ | 2 | L | 79 | 92 | 11 1 | l 20 | 1 20 | 172 | 200 | H(開0PEN) | 333 | 337 | 370 | 480 | 4l O | 474 | 546 | W | 100 | 100 | 125 | 160 | 160 | 180 | 200 | 重量 | 螺栓式 | 5.2 | 7.2 | 10.9 | 13.5 | 15.2 | 19.8 | 290 | 焊接式 | 4.8 | 6.5 | 9.5 | 11.5 | 13.1 | 17.5 | 26.8 |
|
|
