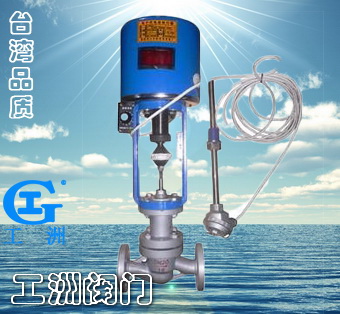

一、產品[自力式溫度調節閥]的詳細資料： 產品型號：ZZWP型 產品名稱：自力式溫度調節閥 產品特點：ZZWP型自力式溫度調節閥無需外加能源，公司利用被調介質自身能量實現溫度自動調節的執行器產品，公稱壓力PN16、40、64；溫度調節范圍從0~270°C；溫度控制器連接頭為G1″外螺紋；法蘭標準：PN16、40按GB9113―88；PN64按JB79.2―94 ， PN16為凸面法蘭； PN40、65為凹面法蘭，閥體為凹面。結構長度按GB12221―89標準。 二、主要零件材料： 閥體
| ZG230―45
| ZG1Cr18Ni9Ti | 閥座
| ZG1Cr18Ni12Mo2Ti
| Cr18Ni12Mo2Ti | 閥芯
| 1Cr18Ni9Ti
| Cr18Ni12Mo2Ti | 波紋管套
| 1Cr18Ni9Ti
| Cr18Ni12Mo2Ti | 平衡波紋管
| 1Cr18Ni9Ti
| | 溫包
| H62
| 1Cr18Ni9Ti | 毛細管
| H62
| 1Cr18Ni9Ti | 接頭 | 35 | 1Cr18Ni9Ti |
三、主要技術參數和性能指標： 公稱通徑DN (mm)
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 公稱壓力PN(Mpa) | 1.6 4.0 | 額定流量系數（KV） | 單座
| 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 雙座
| | | 12 | 22 | 33 | 53 | 53 | 132 | 209 | 330 | 528 | 836 | 1210 | 套筒 | | | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 額定行程
| | 6 | 8 | 10 | 14 | 20 | 35 | 允許最大壓差(Mpa)
| 1.6 | 1.5 | 0.5 | 溫度調節范圍(°C)
| 0~70、50~120、100~170、150~220、200~270 | 調節精度（%）
| ±5 | 允許超載值（°C）
| 分別為上述溫度調節范圍上限加50 | 使用環境溫度（°C）
| -40~+80 | 安裝接頭（M）
| G1” | 毛細管長度（M） | 3、5 | 允許泄漏量 | 硬密封（1/h）
| 雙座、套筒：5×10-3×閥額定容量（II級）單座：10-4×閥額定容量（IV） | 軟密封（m1/min） | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | 11.10 |
四、ZZWP型自力式溫度調節閥公稱通徑的外形尺寸： 公稱通徑
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 法蘭端面距離(L)
| 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 總高度(H)
| 500 | | | 640 | 700 | 750 | 820 | 950 | 1100 | 1280 | 溫包插入深度(T)
| 235 430 | 430 630 | 1000 | 溫包外露高度
| 350
| 溫包直徑
| 25(護套直徑Φ28) | 重量 | 8 | 10 | 13 | 15 | 18 | 30 | 35 | 60 | 75 | 85 | 110 | 150 |

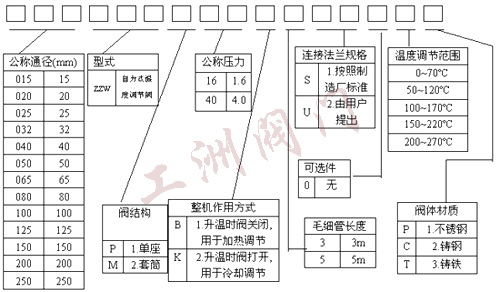

五、ZZWP自力式溫度調節閥型號：
訂貨須知：
一、①ZZWP型自力式溫度調節閥產品名稱與型號②ZZWP型自力式溫度調節閥口徑③ZZWP型自力式溫度調節閥是否帶附件二、若已經由設計單位選定公司的ZZWP型自力式溫度調節閥型號，請按ZZWP型自力式溫度調節閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
