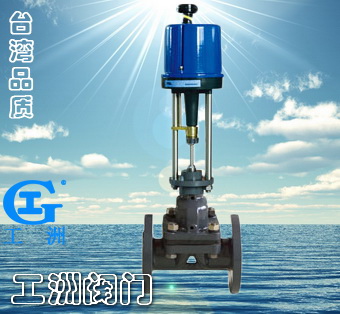

一、產品[直行程電動調節隔膜閥]的詳細資料： 產品型號：ZDSG型 產品名稱：直行程電動調節隔膜閥 產品特點：ZDSG型直行程電動調節隔膜閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用PSL系列電動執行機構組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20MA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。 二、主要技術參數： 執行機構：PSL智能型直行程執行機構、3810電動執行機構，詳細資料請參閱對應執行機構
電源：220V±10%50Hz
防護等級：IP65基本誤差：±1.0%
死區：≤±1.0%回差：≤±1.0%
閥體公稱通徑：25~100mm公稱壓力：1.0MPa 三、技術參數： 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 流量系數Kv | 8 | 12 | 16 | 28 | 60 | 68 | 90 | 160 | 300 | 公稱壓力MPa | 1.0 | 配用執行機構 | PSL202 | PSL 204 | PSL 208 | PSL 210 | 行程 | 10 | 16 | 25 | 40 | 允許壓差MPa | 1.0 |
四、閥體襯里和隔膜材料的組合： 閥體材料 | 襯里材料 | 隔膜材料 | 使用溫度 | 適用場合 | 鑄鐵 | 無 | 氯丁橡膠 | 0~+65℃ | 無腐蝕性介質，水及研磨劑；泥漿類介質 | HT20-40 | 聚三氟氯乙烯 | 氟橡膠 | -20~+150℃ | 強酸，強堿，強氧化劑和一般有機溶劑，不適用于泥漿介質 | 鑄不銹鋼 ZG1Cr18Ni9Ti | 無 | 氟橡膠 | -20~+200℃ | 一般酸、堿有機溶劑介質 |
五、ZDSG型電動調節隔膜閥外形尺寸、重量 注：接管法蘭標準：JB/T79.1-94： 公稱通徑 | H1（mm） | L（mm） | H（mm） | 重量（Kg） | 15 | 47.5 | 140 | 578 | 15.5 | 20 | 52.5 | 145 | 578 | 16.5 | 25 | 57.5 | 155 | 578 | 17.5 | 32 | 67.5 | 165 | 587 | 22 | 40 | 72.5 | 190 | 602 | 24 | 50 | 80 | 210 | 642 | 31 | 65 | 90 | 240 | 650 | 54 | 80 | 97.5 | 270 | 655 | 59 | 100 | 107.5 | 335 | 737 | 73 |
六、型號編制說明： Z | D | S | G | 40 | P | G | 自控閥門 | 執行機構類型： | 位移特征： | 閥門結構： | 公稱壓力： | 閥體材質： | 溫度類型： | - | D：表示PS系列 | S：表示直行程 | 表示隔膜閥 | 6：表示0.6MP | C：表示碳鋼 | G：表示中溫型 常溫省略 | - | R：表示3810系列 | - | - | 10：表示1.0MP | P：表示不銹鋼 鑄鐵省略 | - |
? 訂貨須知：
一、①ZDSG型電動調節隔膜閥產品名稱與型號②ZDSG型電動調節隔膜閥口徑③ZDSG型電動調節隔膜閥是否帶附件二、若已經由設計單位選定公司的ZDSG型電動調節隔膜閥型號，請按ZDSG型電動調節隔膜閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
