一、產品[不銹鋼電磁閥]的詳細資料：

產品型號：ZBSF

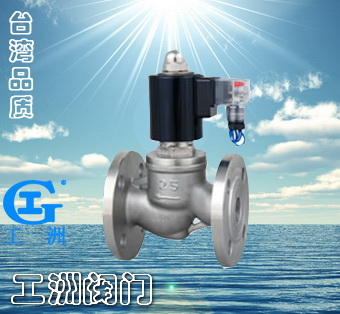

產品名稱：不銹鋼電磁閥

產品特點：ZBSF系列全不銹鋼電磁閥是工業過程自動化控制系統用執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的液體介質的通斷或流量調節控制。本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質的控制。全不銹鋼電磁閥,不銹鋼電磁閥,電磁閥。

二、結構與工作原理：

??? 本閥為分步動作直接導式常閉電磁閥，線圈通電后銜鐵先帶動小閥開啟，大閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，大小閥利用介質壓力而緊密關閉。

三、型號規格說明：

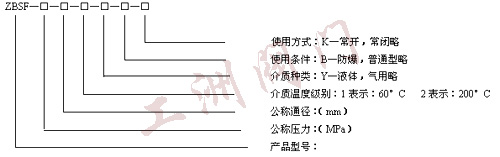

型號規格說明圖

四、技術參數：

工作介質	腐蝕性氣體、超凈流體、食用流體 ZBSF-1：氣體用ZBSF-1Y：液體用 ZBSF-2：氣體用ZBSF-2Y：液體用
介質溫度°C	ZBSF-1(1Y): ≤60°C ZBSF-2(2Y): ≤200°C
公稱壓差（MPa）	1.6
工作壓差（MPa）	0~1.6
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數（kv）
泄漏量（ml/min）	按JB/T7352-94.F規定
公稱通徑（mm）	10	15	20	25		32	40	50
功耗（VA）	40				50

五、ZBSF不銹鋼電磁閥安裝尺寸：

DN	L	H	D	D1	D2	b	f	n-d
10	130	153	90	60	41	14	3	4 -ф14
15	130	153	95	65	46	14	3	4 -ф14
20	150	153	105	75	56	16	3	4 -ф14
25	160	153	115	85	65	16	3	4 -ф14
32	180	176	140	100	76	18	3	4 -ф18
40	200	176	150	110	84	18	3	4 -ф18
50	230	192	165	125	99	20	3	4 -ф18
