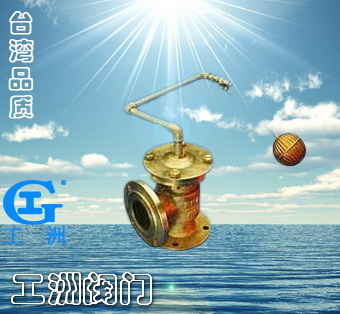

產品型號：H142X

產品名稱：液壓水位控制閥

產品特點：該產品適用于工礦企業、民用建筑中各種水箱(池)、水塔的自動供水系統。并可用作常壓鍋爐循環供水控制閥。

二、工作原理：

當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封而打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。

三、技術參數：

使用介質：浩凈水
使用壓力：Hl42x 4T A、Hl42x一4一A：0 05MPa～0 4MPa
H142X 10―A：O 05MPa～1MPa
介質溫度：≤60℃

四、性能特點：

1．運用液壓原理控制，結構新穎合理。
2．工作平穩可靠。在規定的使用壓力范圍內可保證無水錘沖擊。
3．重量輕，體積小。
4安裝維修方便。

五、結構示意圖：

1閥蓋；2螺栓：3 0型密封圈；4閥體；5．螺母；
6壓蓋；7密封圈；8壓蓋2：9活塞桿；l0閥瓣
11．密封墊；12導向壓蓋；13螺母

六、安裝形式及注意事項：

將該閥垂直固定在進水管上，然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。該閥進水管和出水管連接法蘭Hl42x一4T―A為0 6MPa標準法蘭；Hl42x 10―A為IMPa標準法蘭。進水管直徑應大于或等于閥門公稱通徑，出水口應低于浮球閥。浮球閥安裝應距離水管一米以上；為防止虹吸倒流，水箱內出口管出水口應略高于控制水位。為防止噪聲及水位波動，出水口應設置消能筒。使用時，截止閥應全開，如同一水池安裝二只以上閥則應保持同一水平面。因主閥關閉要滯后浮球閥關l才j約30～50秒，故水箱要有足夠的空余容積，以防溢水。 為防止雜質、砂粒進入閥內引起工作失靈，閥前應裝過濾器。
如安裝在地下室水池，則應在地下泵房安裝報警裝置。
本產品只提供液壓閥和浮球閥，其余設備均由用戶另購或自制。

七、結構和安裝尺寸：

訂貨須知：
一、①液壓水位控制閥產品名稱與型號②液壓水位控制閥口徑③液壓水位控制閥是否帶附件二、若已經由設計單位選定公司的液壓水位控制閥型號，請按液壓水位控制閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，

?

?

?
