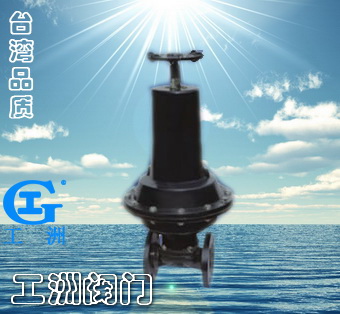

一、產品[氣動隔膜閥]的詳細資料： 產品名稱：常開型氣動隔膜閥 產品特點：設計與制造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78 G6B41W無襯里隔膜閥,G6B41J襯膠氣動隔膜閥,常開型隔膜閥

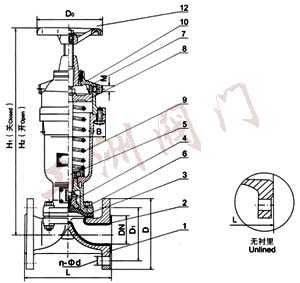

部件列表：1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、彈簧 10、氣缸蓋 11、上閥桿 12、手輪 二、用途： 用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6 三、材料： 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
氣缸：球墨鑄鐵
活塞：碳鋼
閥桿：碳鋼
手輪：鑄鐵 四、測試： 襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1 五、英標氣動常開型隔膜閥主要尺寸及重量： DN
mm | 公稱壓力
MPa | 工作壓力
MPa | L
（mm） | D
（mm） | D1
（mm） | n-φd
（mm） | F
（mm） | H1
（mm） | H2
（mm） | D0
（mm） | B | 氣源壓力
MPa | 氣源接頭
in | 耗氣量
cm3 | 質量 | 15 | 0.6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | - | - | - | - | - | - | - | - | 20 | 139 | 105 | 75 | 4-14 | 2 | - | - | - | - | - | - | - | - | 25 | 145 | 115 | 85 | 4-14 | 2 | 306 | 320 | 120 | 94 | 0.4 | 10×1 | 2.395×102 | 7.5 | 32 | 160 | 140 | 100 | 4-18 | 2 | 410 | 430 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | 14.5 | 40 | 180 | 150 | 110 | 4-18 | 3 | 415 | 435 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | 16 | 50 | 210 | 165 | 125 | 4-18 | 3 | 463 | 488 | 160 | 185 | 0.4 | 12×1.25 | 1.235×102 | 24.5 | 65 | 250 | 185 | 145 | 4-18 | 3 | 620 | 660 | 160 | 245 | 0.5 | 16×1.5 | 3.725×102 | 30 | 80 | 300 | 200 | 160 | 4-18 | 3 | 627 | 687 | 200 | 245 | 0.5 | 16×1.5 | 3.725×103 | 51.5 | 100 | 350 | 220 | 180 | 8-18 | 3 | 719 | 769 | 240 | 330 | 0.5 | 16×1.5 | 9.458×103 | 86.5 | 125 | 400 | 250 | 210 | 8-18 | 3 | 804 | 872 | 320 | 380 | 0.5 | 20×1.5 | 1.409×104 | 133 | 150 | 460 | 285 | 240 | 8-22 | 3 | 920 | 1000 | 320 | 470 | 0.5 | 20×1.5 | 2.868×104 | 196.5 | 200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 1145 | 1265 | 400 | 470 | 0.5 | 20×1.5 | 4.619×104 | 279.5 | 250 | 680 | 395 | 350 | 12-22 | 4 | - | - | - | - | - | - | - |
訂貨須知：
一、①英標氣動常開型隔膜閥產品名稱與型號②英標氣動常開型隔膜閥口徑③英標氣動常開型隔膜閥是否帶附件二、若已經由設計單位選定公司的英標氣動常開型隔膜閥型號，請按英標氣動常開型隔膜閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
