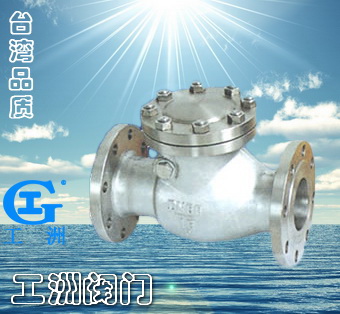

一、用途及特點：

　　 該產品嚴格按 GB12236 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

二、主要性能規范：

試驗壓力	公稱壓力（ MPa ）
	1.6	2.5	4.0	6.4	10.0
殼體試驗	2.4	3.8	6.0	9.6	15.0
密封試驗	1.8	2.8	4.4	7.1	11.0
閥體材料	WCB(C)	CF8(P)	CF 8M (R)	WC6	WC9
工作溫度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
適用介質	水、蒸汽、油品	硝酸類	醋酸類	水、蒸汽	水、蒸汽

三、執行標準：

　　 設計制造： GB12236
　　 結構長度： GB12221
　　 連接法蘭： JB/T79-1994
　　 試驗與檢驗： JB/T9092-1999

四、旋啟式止回閥主要連接尺寸：

公稱通徑	PN1.6/2.5MPa			PN4.0MPa			PN6.4/10.0MPa
	L		H	L		H	L	H
	系列 1	系列 2		系列 1	系列 2
DN40	200	200	130	200	200	130	260	160
DN50	230	230	135	230	230	135	300	170
DN65	290	290	145	290	290	145	340	180
DN80	310	310	175	310	310	175	380	245
DN100	350	350	200	350	350	200	430	290
DN125	400	400	255	400	400	255	500	320
DN150	480	480	320	480	480	320	550	360
DN200	495	550	380	533	550	380	650	430
DN250	622	650	440	622	650	440	775	505
DN300	698	750	480	711	750	520	900	555
DN350	787	850	530	838	850	540	1025	595
DN400	864	950	560	864	950	590	1150	680
DN450	978	1050	620	978	1050	650	1275	780
DN500	978	1150	655	978	1150	720	1400	970

訂貨須知：
一、①旋啟式止回閥產品名稱與型號②旋啟式止回閥口徑③旋啟式止回閥是否帶附件二、若已經由設計單位選定公司的旋啟式止回閥型號，請按旋啟式止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，

?

?
