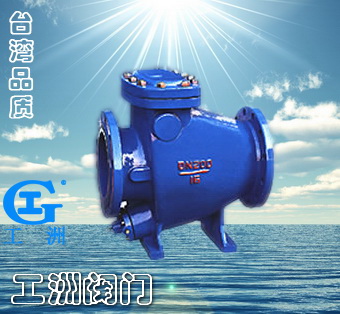

一、產品[微阻球形止回閥]的詳細資料: 產品名稱：微阻球形止回閥 產品特點：該閥用于給排水管道安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯署流體阻力小 水錘消除機構設計新穎密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。
二、主要零件材料： 零件名稱 | 閥體、閥蓋 | 閥 瓣 | 閥 軸 | 材 料 | 灰鑄鐵、鑄鋼 | 鋼板、橡膠組合件 | 不銹鋼 |
三、主要技術參數： 型號 | 公稱通徑
DN(mm) | 公稱壓力
PN(MPa) | 試驗壓力Ps(MPo) | 最高工作壓力
(MPa) | 工作溫度 | 適用介質 | 殼體 | 密封 | T 16
HH44X-10
H 25 | 20-800 | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃(根
據用戶要求
可達200℃) | 水、弱腐
蝕性介質 | T
HH44X
H | 1.6 | 2.4 | 1.76 | 1.6 | HH44Z/X | 2.5 | 3.75 | 2.75 | 2.5 |

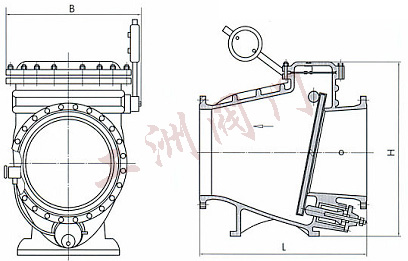

四、微阻球形止回閥主要外形尺寸(法蘭連接尺寸：按JB／T79―94) 公稱壓力 (MPa) | 公稱通徑DN(mm) | 尺 寸(mm) | L | H | B | 1.0
1.6
2.5 | 40 | 200 | 300 | 220 | 50 | 230 | 300 | 270 | 65 | 290 | 320 | 290 | 80 | 310 | 354 | 300 | 100 | 350 | 350 | 320 | 125 | 400 | 380 | 340 | 150 | 480 | 500 | 410 | 200 | 500 | 580 | 450 | 250 | 600 | 670 | 550 | 300 | 700 | 730 | 580 | 350 | 800 | 820 | 630 | 400 | 900 | 920 | 700 | 450 | 1000 | 950 | 800 | 500 | 1100 | 1100 | 900 | 600 | 1300 | 1200 | 990 | 700 | 1400 | 1550 | 1120 | 800 | 1500 | 1700 | 1300 |
訂貨須知：
一、①微阻球形止回閥產品名稱與型號②微阻球形止回閥口徑③微阻球形止回閥是否帶附件二、若已經由設計單位選定公司的微阻球形止回閥型號，請按微阻球形止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
