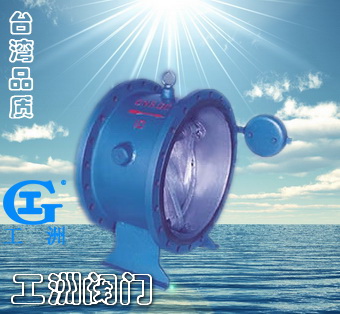

一、產品[微阻緩閉止回閥]的詳細資料： 產品名稱： 微阻緩閉止回閥 產品特點： 本廠生產的H47X、H4 7H、HH47X、HH47H、H47Xf、HDH47X 型蝶式埋沖止回閹主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密副可靠、耐磨損、緩沖性能好等特點 是工業用水和城市排污的最佳產品。
二、主要零件材料： 零件名稱 | 閥體 | 蝶 板 | 密封圈 | 閥桿 | 填料 | 材料 | 灰鑄鐵
碳鋼 | 灰鑄鐵、鑄鋼、球墨鑄鐵 | 丁腈耐油橡膠、
氯丁橡膠 | 不銹鋼 | 聚四氟乙烯 |
三、主要技術參數： 型號 | 公稱壓力
PN(MPa) | 試驗壓力Ps(MPa) | 工作壓力
P(MPa) | 介質溫度
(℃) | 適用介質 | 殼體 | 密封 | H47X、H47H、H47X、
H47H、H47Xf、HD47X | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃ | 水、油品
海水、污水 | 1.6 | 2.4 | 1.75 | 1.6 | 2.5 | 3.75 | 2.75 | 2.5 |

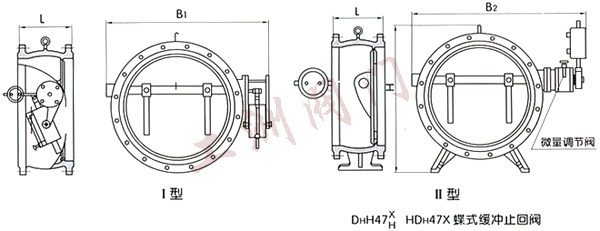

四、微阻緩閉止回閥主要外形尺寸(法蘭連接尺寸：PNl0、16、25按JB／T79 94標準） 公稱通徑
DN(mm) | 尺 寸 | L | H | B1 | B2 | 200 | 230 | 550 | 540 | 600 | 250 | 250 | 630 | 600 | 700 | 300 | 270 | 690 | 650 | 740 | 350 | 290 | 780 | 710 | 800 | 400 | 310 | 860 | 770 | 870 | 450 | 330 | 910 | 830 | 920 | 500 | 350 | 980 | 900 | 1000 |
公稱通徑
DN(mm) | 尺 寸 | L | H | B1 | B2 | 600 | 390 | 1070 | 1090 | 1250 | 700 | 430 | 1220 | 1200 | 1360 | 800 | 470 | 1320 | 1320 | 1480 | 900 | 510 | 1430 | 1420 | 1580 | 1000 | 550 | 1550 | 1550 | 1700 | 1200 | 630 | 1800 | 1780 | 1950 | 1400 | 710 | 1980 | 2000 | 2175 |
訂貨須知：
一、①微阻緩閉止回閥產品名稱與型號②微阻緩閉止回閥口徑③微阻緩閉止回閥是否帶附件二、若已經由設計單位選定公司的微阻緩閉止回閥型號，請按微阻緩閉止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
