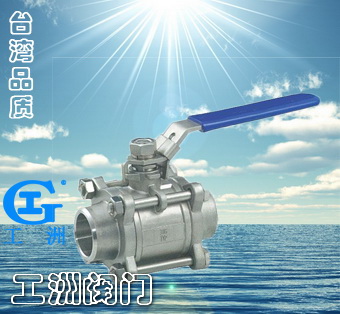

一、產品[三片式對焊球閥]的詳細資料： 產品型號：3PCQ61F 產品名稱：三片式對焊球閥 產品特點：應用規范公稱壓力：1.6-6.4MPa 適用溫度范圍：-20~232℃~350℃ 適用介質：水、油、氣及某些腐蝕液體（W.O.G） 對焊標準（BW）：GB12224?ANSIB16?25 三片式對焊球價格,三片式對焊球廠家,三片式對焊球報價。
二、主要零件材料： 序號 | 零件名稱 | 材質 | 不銹鋼 | 碳鋼 | 1 | 閥體 | 不銹鋼CF8M | 碳鋼WCB | 2 | 密封圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE | 3 | 閥蓋 | 不銹鋼CF8M | 碳鋼WCB | 4 | 球體 | 不銹鋼SS316 | 不銹鋼SS304 | 5 | 閥桿 | 不銹鋼SS316 | 不銹鋼316 | 6 | 螺母 | 不銹鋼SS304 | 不銹鋼304 | 7 | 墊圈 | 不銹鋼SS304 | 不銹鋼304 | 8 | 手柄套 | 塑料 | 塑料 | 9 | 手柄 | 不銹鋼SS304 | 不銹鋼304 | 10 | 閥桿螺母 | 不銹鋼SS304 | 不銹鋼304 | 11 | 墊圈 | 不銹鋼SS304 | 不銹鋼304 | 12 | 填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼304 | 13 | 填料 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE | 14 | 止推墊圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE | 15 | 填料 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE | 16 | 螺栓 | 不銹鋼SS304 | 不銹鋼SS304 |
三、三片式對焊球閥主要尺寸： SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2 | 3″ | 4″ | D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 | L | 68 | 68 | 72 | 85 | 900 | 112 | 120 | 145 | 185 | 215 | 270 | H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 | E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 | C | 14 | 17.5 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106.5 | 重量WT（g） | 400 | 405 | 640 | 890 | 1160 | 2195 | 2940 | 4865 | 7000 | 10700 | 19350 |
訂貨須知：
一、①三片式對焊球閥產品名稱與型號②三片式對焊球閥口徑③三片式對焊球閥是否帶附件二、若已經由設計單位選定公司的三片式對焊球閥型號，請按三片式對焊球閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
