一、主要用途： ??? SMJ641H/W氣動不銹鋼截止閥采用雙作用氣缸，公司利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮?dú)狻＝Y(jié)構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命
二、應用規范 ：設計與制造 | GB/T12235
| 連接端尺寸
| 結構長度 | GB/T12221
| 法蘭尺寸 | JB/T79
| 檢驗與試驗 | JB/T9092 | 材 料 | 碳鋼
| GB/T12229
| 不銹鋼
| GB/T12230 | 合金鋼 | Q/ZB66
| 標 志 | GB/T12220
| 供 貨 | JB/T7928
|
三、結構特點：
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。 四、主要零件材料及主要用途： 閥體 | 閥蓋 | 閥瓣 | 密封圈 | 閥桿 | 填料 | 適用介質 | 適用溫度
(≤℃) | WCB | WCB+D507MO | ?D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | ZGlCrl8Ni9Ti | 0Crl8Ni9Ti
Stellite12 | Stellite6 | lCrl8Ni9Ti | PTFE | 硝酸類 | 200 | ZGlCrl8Ni2Mo2Ti | CF8M
Stellite12 | lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti | PTFE | 磷酸類、
堿類、混酸 | 200 | ZG00Crl7Nil4M02 | CF3M
Stellite12 | Stel1ite6 | 316L | PTFE | 磷酸類、
尿素、甲銨液 | 200 | ZGlCr5MO | ZGlCr5MO
Stellite12 | Stel1ite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | 550 |

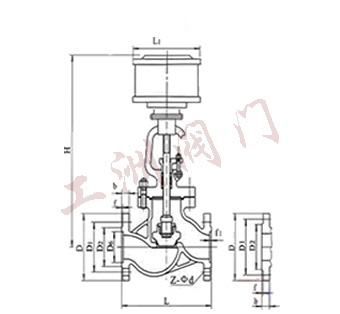

五、SMJ641H/W氣動不銹鋼截止閥主要外形尺寸、連接尺寸及質量： 公稱壓力
PN(MPa) | 公稱通徑
DN(mm) | 標準值 | 參考值 | L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | H | 1．6 | 50
| 230
| 160
| 125
| 100
| | 16
| 3 | | 4-φ18
| 185
| 645
| 65 | 290 | 180 | 145 | 120 | | 18 | 3 | | 4-φ18 | 232 | 690 | 80 | 310 | 195 | 160 | 135 | | 20 | 3 | | 8-φ18 | 232 | 715 | 100 | 350 | 215 | 180 | 155 | | 20 | 3 | | 8-φ18 | 232 | 770 | 125
| 400
| 254
| 210
| 185
| | 22
| 3 | | 8-φ18
| 283 | 780
| 150 | 480 | 280 | 240 | 210 | | 24 | 3 | | 8-φ23 | 283 | 810 | 200
| 600
| 335
| 295
| 265
| | 26
| 3 | | 12-φ23 | 283 | 967
| 250
| 622
| 405
| 355
| 320
| | 30
| 3 | | 12-φ25 | 283 | 1143
| 300
| 698
| 460
| 410
| 375
| | 30
| 4 | | 12-φ25 | 283 | 1292 | 2.5 | 50 | 230 | 160 | 125 | 100 | | 20 | 3 | | 4-φ18 | 185
| 645 | 65
| 290
| 180
| 145
| 120
| | 22
| 3
| | 8-φ18
| 232 | 690 | 80 | 310 | 195 | 160 | 135 | | 22 | 3 | | 8-φ18 | 232 | 715 | 100 | 350 | 230 | 190 | 160 | | 24 | 3 | | 8-φ23 | 232 | 770 | 125
| 400
| 270
| 220
| 188
| | 28
| 3
| | 8-φ25
| 283 | 780 | 150 | 480 | 300 | 250 | 218 | | 30 | 3 | | 8-φ25 | 283 | 810 | 200 | 600 | 360 | 310 | 278 | | 34 | 3 | | 12-φ25 | 283 | 967 | 250 | 622 | 425 | 370 | 332 | | 36 | 3 | | 12-φ30 | 283 | 1143 | 300
| 698
| 485
| 430
| 390
| | 40
| 4
| | 16-φ30
| 283 | 1292 | 4．0 | 50
| 230
| 160
| 125
| 100
| 88
| 20
| 3
| 4
| 4-φ18
| 185
| 645 | 65
| 290
| 180
| 145
| 120
| 110
| 22 | 3
| 4
| 8-φ18
| 232 | 690 | 80
| 310
| 195
| 160
| 135
| 121
| 22 | 3
| 4
| 8-φ18
| 232 | 715 | 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4．5 | 8-φ23 | 232 | 770 | 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4．5 | 8-φ25 | 283 | 782 | 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4．5 | 8-φ25 | 283 | 875 | 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4．5 | 12-φ30 | 283 | 1160 |
訂貨須知：
一、①SMJ641H/W氣動不銹鋼截止閥產品名稱與型號②SMJ641H/W氣動不銹鋼截止閥口徑③SMJ641H/W氣動不銹鋼截止閥是否帶附件二、若已經由設計單位選定公司的SMJ641H/W氣動不銹鋼截止閥型號，請按SMJ641H/W氣動不銹鋼截止閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
