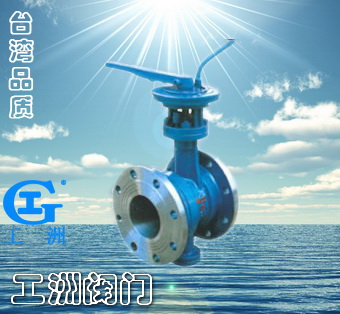

一、產品[手動法蘭式伸縮蝶閥]的詳細資料： 產品名稱：手動法蘭式伸縮蝶閥 產品特點：手動法蘭式伸縮蝶閥,手動蝶閥,法蘭式伸縮蝶閥。
二、用途及特點： 伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點為：
1、設計新穎、合理，結構獨特，重量輕，操作方便，啟閉快速；
2、伸縮蝶閥除了能作調節和截流作用，補償管道溫差產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便；
3、密封部位可調節更換，密封性能可靠等特點。 三、采用標準： 設計標準：GT/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000
GB/T9115.1-2000; GB/T9115.2-2000
壓力試驗：GB/T13927-1992; GB/T9092-1999 四、主要技術參數: 公稱通徑 | DN(mm) | 50~2000 | 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 試驗壓力
Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 | 密封試驗 | 0.66 | 1.1 | 1.76 | 氣密封試驗 | 0.6 | 0.6 | 0.6 | 適用溫度 | ≤80℃ | 適用介質 | 空氣、水、蒸汽、煤氣、油品等。 | 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
五、主要零件的材質： 零件名稱 | 材料 | 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 | 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 | 密封圈 | 橡膠、聚四氟、聚內脂、不銹鋼 | 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 | 伸縮管 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 | 填料 | 柔性石墨 |

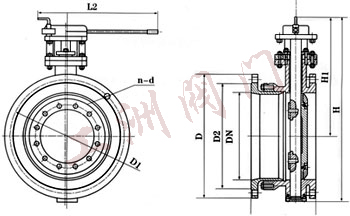

六、手動法蘭式伸縮蝶閥SDtd43H/F/X-6/10/16系列連接尺寸： 公稱通徑 | 外形尺寸（參考值） | 法蘭尺寸和螺栓孔尺寸（標準值） | H | H1 | 設計最大長度 | 設計最小長度 | 設計長度 | L2 | 0.6MPa | 1.0MPa | 1.6MPa | 毫米 | 英寸 | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | 50 | 2 | 325 | 240 | 163 | 138 | 151 | 265 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 | 65 | 2 1/2 | 340 | 250 | 188 | 152 | 170 | 265 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 | 80 | 3 | 355 | 255 | 192 | 162 | 177 | 320 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 | 100 | 4 | 400 | 275 | 215 | 175 | 205 | 320 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 | 125 | 5 | 435 | 300 | 230 | 185 | 215 | 340 | 240 | 200 | 176 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 | 150 | 6 | 455 | 310 | 240 | 195 | 225 | 390 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 |
訂貨須知：
一、①手動法蘭式伸縮蝶閥產品名稱與型號②手動法蘭式伸縮蝶閥口徑③手動法蘭式伸縮蝶閥是否帶附件二、若已經由設計單位選定公司的手動法蘭式伸縮蝶閥型號，請按手動法蘭式伸縮蝶閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
