一、產品[氣動隔膜閥]的詳細資料：

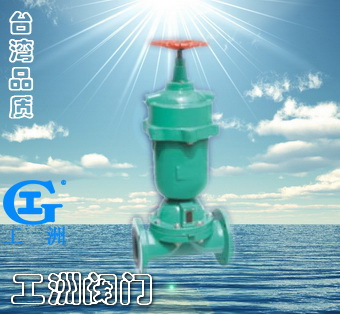

產品名稱：往復型氣動隔膜閥
產品特點：設計與制造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78 G41JW無襯里氣動隔膜閥,往復型氣動隔膜閥,氣動隔膜閥

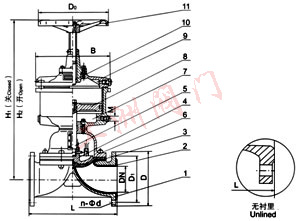

部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、氣缸蓋 10、上閥桿 11、手輪
二、用途：
用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。 適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6
三、材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
氣缸：球墨鑄鐵
活塞：碳鋼
閥桿：碳鋼
手輪：鑄鐵
四、測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
五、氣動襯里隔膜閥主要尺寸及重量:
DN
mm | 公稱壓力
MPa | 工作壓力
MPa | L
（mm） | D
（mm） | D1
（mm） | n-φd
（mm） | F
（mm） | H1
（mm） | H2
（mm） | D0
（mm） | B | 氣源壓力
MPa | 氣源接頭
in | 耗氣量
cm3 | 質量 |
15 | 0.6 0．6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | - | - | - | - | - | - | - | - |
20 | 139 | 105 | 75 | 4-14 | 2 | - | - | - | - | - | - | - | - |
25 | 145 | 115 | 85 | 4-14 | 2 | 250 | 264 | 120 | 94 | 0.4 | 10×1 | 2.395×102 | 6．5 |
32 | 160 | 140 | 100 | 4-18 | 2 | 3025 | 328 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | - |
40 | 180 | 150 | 110 | 4-18 | 3 | 306 | 328 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | - |
50 | 210 | 165 | 125 | 4-18 | 3 | 379 | 405 | 160 | 185 | 0.4 | 12×1.25 | 1.235×102 | 25 |
65 | 250 | 185 | 145 | 4-18 | 3 | 467 | 502 | 240 | 245 | 0.5 | 16×1.5 | 3.725×103 | 31．5 |
80 | 300 | 200 | 160 | 4-18 | 3 | 483 | 523 | 240 | 245 | 0.5 | 16×1.5 | 3.725×103 | 62．5 |
100 | 350 | 220 | 180 | 8-18 | 3 | 565 | 617 | 280 | 330 | 0.5 | 20×1.5 | 9.458×103 | 93．5 |
125 | 400 | 250 | 210 | 8-18 | 3 | 664 | 732 | 320 | 380 | 0.5 | 20×1.5 | 1.409×104 | 114 |
150 | 460 | 285 | 240 | 8-22 | 3 | 750 | 830 | 320 | 470 | 0.5 | 20×1.5 | 2.868×104 | 164 |
200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 930 | 1050 | 400 | 470 | 0.5 | 20×1.5 | 4.619×104 | 249 |
250 | 680 | 395 | 350 | 12-22 | 4 | - |
訂貨須知：
一、①氣動襯里隔膜閥產品名稱與型號②氣動襯里隔膜閥口徑③氣動襯里隔膜閥是否帶附件二、若已經由設計單位選定公司的氣動襯里隔膜閥型號，請按氣動襯里隔膜閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
?
