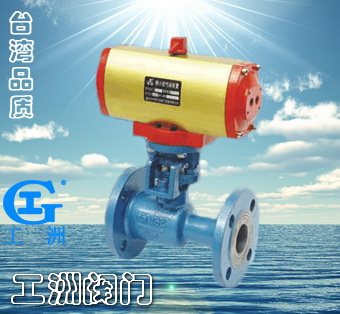

一、概述： ??? 本公司設計整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，“”牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃ 二、性能參數: 型號
| 公稱壓力
(MPa) | 強度試驗壓力
(MPa) | 密封試驗壓
(MPa) | 適用溫度
(℃) | 適用介質 | | QQ641M/F-16C | 1.6 | 2.4 | 1.8 | -28～+300 (M/F) | 導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 | | QQ641M/F-25C | 2.5 | 4.0 | 2.8 | -28～+350 (PPN) |
三、主要零部件材料: | 序號 | 零部件名稱 | 材料 | | 1 | 閥體 | 球墨鑄鐵、碳素鋼、鑄不銹鋼 | | 2 | 密封圈 | (M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ | | 3 | 球 | 不銹鋼 | | 4 | 填料 | 聚四氟乙烯 | | 5 | 填料壓蓋 | QT450－10球墨鑄鐵 | | 6 | 閥桿 | 碳素鋼、鉻不銹鋼 | | 7 | 手柄 | 碳鋼 |
四、排污閥主要技術參數: | 型號 | 規格 | 尺寸 | | L | D | D 1 | D 2 | z-φd | H | b | | QQ641M/F-16 | 15 | 115 | 95 | 65 | 45 | 4-14 | 85 | 14 | | 20 | 130 | 105 | 75 | 55 | 4-14 | 95 | 16 | | 25 | 140 | 115 | 85 | 65 | 4-14 | 103 | 16 | | 32 | 165 | 135 | 100 | 78 | 4-18 | 105 | 18 | | 40 | 180 | 145 | 110 | 85 | 4-18 | 120 | 18 | | 50 | 200 | 160 | 125 | 100 | 4-18 | 195 | 20 | | 65 | 220 | 180 | 145 | 120 | 4-18 | 195 | 20 | | 80 | 250 | 195 | 160 | 135 | 8-18 | 215 | 22 | | 100 | 280 | 215 | 180 | 155 | 8-18 | 255 | 24 |
五、結構特點及作用原理： 該型閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。
順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。 訂貨須知：
一、①排污閥產品名稱與型號②排污閥口徑③排污閥是否帶附件二、若已經由設計單位選定公司的排污閥型號，請按排污閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
