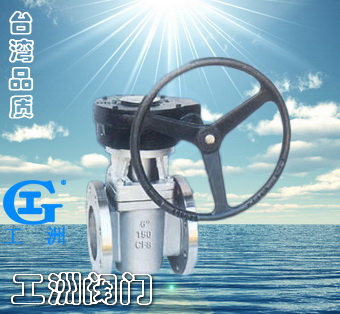

一、產品[旋塞閥]的詳細資料： 產品名稱：法蘭卡套式旋塞閥 產品特點：平衡閥是一種具有特殊功能的閥門。通過安裝平衡閥可以將系統的總水量控制在合理的范圍內,從而克服＂流量大，小溫差＂的不合理運行工況。還可以有效地解決供熱(空調)系統中存在的室溫冷熱不均問題。 二、執行標準： 項目 | 設計 | 壓力-溫度標準 | 結構長度 | 法蘭連接尺寸 | 試驗與檢驗 | 標準 | ANSI B16.34\API600 | ANSI B16.34 | ANSI B16.10 | ANSI B16.5 | API 598 |
三、主要性能規范： 型號 | 壓力級(LB) | 試驗壓力PS(MPa) | 適用介質 | 適用溫度(℃)聚四氟乙烯 | 殼體 | 密封(水) | 低壓密封(氣) | X41F-150(LB)C
X41F-300(LB)C
X41F-600(LB)C | 150 | 3.0 | 2.2 | 0.5~0.7 | 水、蒸汽、油品 | ≤150 | 300 | 7.8 | 5.6 | 600 | 15.3 | 11.2 | X41F-150(LB)C
X41F-300(LB)C
X41F-600(LB)C | 150 | 3.0 | 2.2 | 0.5~0.7 | 硝酸類 | ≤150 | 300 | 7.8 | 5.6 | 600 | 15.3 | 11.2 | X41F-150(LB)C
X41F-300(LB)C
X41F-600(LB)C | 150 | 3.0 | 2.2 | 0.5~0.7 | 硝酸類 | ≤150 | 300 | 7.8 | 5.6 | 600 | 15.3 | 11.2 |
四、美標旋塞閥主要尺寸： 壓力 | 公稱通徑 | 尺寸（mm） | （in） | （mm） | D | D1 | D2 | L | H | d0 | b-f | Z-∮d | 150 LB | 1/2 | 15 | 89 | 60.5 | 35 | 108 | 110 | 150 | 12-2 | 4-∮15 | 3/4 | 20 | 98 | 70 | 43 | 117 | 115 | 150 | 12-2 | 4-∮15 | 1 | 25 | 108 | 79.5 | 51 | 127 | 115 | 180 | 12-2 | 4-∮15 | 11/4 | 32 | 117 | 89 | 64 | 140 | 135 | 270 | 13-2 | 4-∮15 | 11/2 | 40 | 127 | 98.5 | 73 | 165 | 140 | 280 | 15-2 | 4-∮15 | 2 | 50 | 152 | 120.5 | 92 | 178 | 150 | 300 | 16-2 | 4-∮19 | 21/2 | 65 | 178 | 139.5 | 105 | 190 | 165 | 350 | 18-2 | 4-∮19 | 3 | 80 | 190 | 152.5 | 127 | 203 | 180 | 400 | 19-2 | 4-∮19 | 4 | 100 | 229 | 190.5 | 157 | 229 | 380 | ― | 24-2 | 4-∮19 | 5 | 125 | 254 | 216 | 186 | 254 | 460 | ― | 25-2 | 4-∮22 | 6 | 150 | 279 | 241.5 | 216 | 267 | 520 | ― | 27-2 | 4-∮22 | 8 | 200 | 343 | 298.5 | 270 | 292 | 580 | ― | 30-2 | 4-∮22 |
訂貨須知：
一、①美標旋塞閥產品名稱與型號②美標旋塞閥口徑③美標旋塞閥是否帶附件二、若已經由設計單位選定公司的美標旋塞閥型號，請按美標旋塞閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
