一、性能參數: | 型 號 | 公 稱 壓 力 PN(MPa) | 試驗壓力PN(MPa) | 工作溫度 （℃ ） | 適用介質 | | 殼 體 | 密 封 | H77X H77H H77Y H77W | 1.0 | 1.5 | 1.1 | 軟密封： ＜80 硬密封： ＜450 | 水、氣體、油品、硝酸等 | | 1.6 | 2.4 | 1.76 | | 2.5 | 3.75 | 2.75 | | 4.0 | 6.0 | 4.4 | | 6.4 | 9.6 | 7.0 |
二、主要零部件材料: | 零 件 名 稱 | 材 料 | | | | | | | 閥體、蝶板 | 鑄鋼WCB | 鉻 鉬 鋼 | 鑄鋼WCB | 1Cr18Ni9Ti | | 閥 桿 | 2Cr13 | 1Cr18Ni9Ti | 2Cr13 | | 閥體密封圈 | - | 堆焊合金焊 | 堆焊硬質合金焊 | - | - | | 助關彈簧 | 1Cr18Ni9Ti | 耐 熱 合 金 | 1Cr18Ni9Ti |

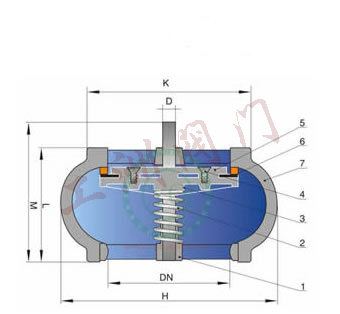

| 公稱通徑DN(mm) | L | D 2 | D 3 | 公稱通徑DN(mm) | L | D 2 | D 3 | | H77X | H77H
H77Y
H77W | H77X | H77H
H77Y
H77W | | 50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 | | 80 | 64 | 135 | 71 | 80 | 450 | 152 | 545 | 427 | 427 | | 100 | 64 | 155 | 91.5 | 94 | 500 | 152 | 608 | 479 | 490 | | 125 | 70 | 185 | 115 | 118 | 600 | 178 | 718 | 579 | 588 | | 150 | 76 | 210 | 141 | 145 | 700 | 229 | 800 | 675 | 686 | | 200 | 89 | 265 | 191 | 200 | 800 | 241 | 905 | 774 | 784 |
訂貨須知：
一、①立式止回閥產品名稱與型號②立式止回閥口徑③立式止回閥是否帶附件二、若已經由設計單位選定公司的立式止回閥型號，請按立式止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
