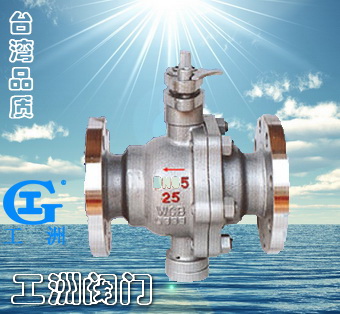

一、產品[金屬硬密封球閥 ]的詳細資料： 產品名稱：金屬硬密封球閥 產品特點：法蘭連接尺寸金屬硬密封球閥,法蘭連接尺寸球閥,金屬硬密封球閥產品結構特點經過特殊處理的球體與閥座，特別適用于高溫度及含各種粉塵與固體顆粒的介質。 1、采用特別設計的補償性可動金屬閥座結構，密封可靠。 2、本系列球閥應按規定流向使用。 3、本系列球閥可配多種驅動裝置。
二、主要零件及材質： 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | GB | ASTM | GB | ASTM | 1 | 閥體 | WCB | A216-WCB | 8 | 彈簧 | 60Si2Mn | AISI 9260 | 2 | 密封圈 | 柔性石墨 | 柔性石墨 | 9 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304/F.G | 3 | 閥座 | 1Cr18Ni9Ti | 304 | 10 | 填料 | 柔性石墨 | 柔性石墨 | 4 | 球體 | 1Cr13 | A276-420 | 11 | 填料壓蓋 | WCB | A216-WCB | 5 | 螺母 | 35 | A194-2H | 12 | 擋圈 | 65Mn | AISI 1066 | 6 | 螺柱 | 35CrMoA | A193-B7 | 13 | 閥桿 | 1Cr13 | A276-410 | 7 | 座墊 | 1Cr18Ni9Ti | 304 | 14 | 螺釘 | 35 | A193-B7 |
三、主要性能規范： 壓力等級 | 公稱壓力 | 磅級 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | 試驗壓力 | 殼體試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 | 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 7.48 | 11.0 | 適用工況 | 適用介質 | 紙漿、漿料、粉塵及各種固體顆粒介質 | 適用溫度 | -196~≤550℃ | 適用規范 | 設計制造按 | GB12237-89 API60 JP17S-48 | 法蘭尺寸按 | JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 | 結構長度按 | GB12221-89 ANSI B16.0 JIS B2002 | 檢驗試驗按 | JB/T9092-99 API598 |
注：法蘭石密封（浮動、固定）球閥結構尺寸與軟密封（浮動、固定）球閥結構尺寸相同。 訂貨須知：
一、①金屬硬密封球閥產品名稱與型號②金屬硬密封球閥口徑③金屬硬密封球閥是否帶附件二、若已經由設計單位選定公司的金屬硬密封球閥型號，請按金屬硬密封球閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
