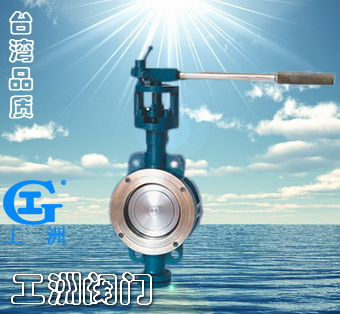

一、產品[金屬彈性硬密封蝶閥]的詳細資料： 產品名稱：金屬彈性硬密封蝶閥 產品特點：本蝶閥可適用于食品、醫藥、化工等凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。采用標準設計標準：GB/T12238-1989 法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000 GB/T9115.1-2000; GB/T9115.2-2000 結構長度：GB/T12221-1989 壓力試驗：GB/T13927-1992 金屬彈性硬密封蝶閥,金屬密封蝶閥,彈性硬密封蝶閥。
二、主要技術參數： 公稱通徑 | DN(mm) | 50~150 | 公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 試驗壓力
Ps(MPa) | 強度試驗 | 1.5 | 2.4 | 3.75 | 密封試驗 | 1.1 | 1.76 | 2.75 | 氣密封試驗 | 0.6 | 0.6 | 0.6 | 適用介質 | 水、蒸氣、油品、酸類腐蝕性等。 | 適用溫度 | -40℃~600℃ |
三、主要零件的材質： 零件名稱 | 材料 | 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 | 蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 | 密封圈 | 不銹鋼、聚內脂、抗磨材料 | 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 | 填料 | 柔性石墨 |

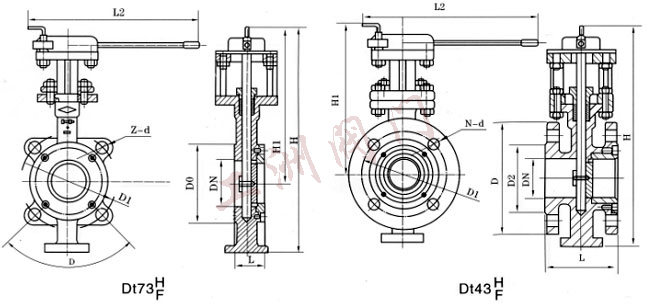

四、D71H-10P系列對夾式彈性硬密封蝶閥： 公稱通徑 | 結構長度
（標準值） | 外形尺寸
（參考值） | 法蘭尺寸和螺栓孔尺寸（標準值） | 1.0MPa | 1.6MPa | 2.5MPa | 毫米 | 英寸 | L | L2 | H | H1 | D1 | Z-d | a | D1 | Z-d | a | D1 | Z-d | a | 50 | 2 | 43 | 265 | 330 | 250 | 125 | 4-18 | 90° | 125 | 4-18 | 90° | 125 | 4-18 | 90° | 65 | 2 1/2 | 46 | 265 | 362 | 267 | 145 | 4-18 | 90° | 145 | 4-18 | 90° | 145 | 4-18 | 90° | 80 | 3 | 49 | 320 | 375 | 275 | 160 | 8-18 | 45° | 160 | 8-18 | 45° | 160 | 8-18 | 45° | 100 | 4 | 56 | 320 | 410 | 295 | 180 | 8-18 | 45° | 180 | 8-18 | 45° | 190 | 8-22 | 45° | 125 | 5 | 64 | 340 | 425 | 305 | 210 | 8-18 | 45° | 210 | 8-18 | 45° | 220 | 8-26 | 45° | 150 | 6 | 70 | 390 | 465 | 320 | 240 | 8-22 | 45° | 240 | 8-22 | 45° | 250 | 8-26 | 45° |
五、Dt43H/F-10、16、25C.P.R.V系列法蘭式彈性硬密封、聚四氟密封蝶閥： 公稱通徑 | 結構長度
（標準值） | 外形尺寸
（參考值） | 法蘭尺寸和螺栓孔尺寸（標準值） | 1.0MPa | 1.6MPa | 2.5MPa | 毫米 | 英寸 | L | L2 | H | H1 | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | 50 | 2 | 43 | 265 | 325 | 240 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 | 65 | 2 1/2 | 46 | 265 | 340 | 250 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 | 80 | 3 | 49 | 320 | 355 | 255 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 | 100 | 4 | 56 | 320 | 400 | 275 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 | 125 | 5 | 64 | 340 | 435 | 300 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 | 150 | 6 | 70 | 390 | 455 | 310 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
注：Dt-代表彈性密封結構 訂貨須知：
一、①金屬彈性硬密封蝶閥產品名稱與型號②金屬彈性硬密封蝶閥口徑③金屬彈性硬密封蝶閥是否帶附件二、若已經由設計單位選定公司的金屬彈性硬密封蝶閥型號，請按金屬彈性硬密封蝶閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
