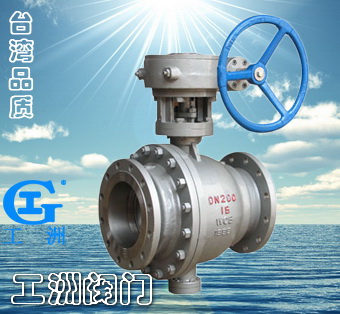

一、產品[長輸管線固定球閥]的詳細資料： 產品型號：Q347N 產品名稱：長輸管線固定球閥 產品特點：長輸管線球閥價格,長輸管線球閥報價,長輸管線球閥廠家。
二、主要零部件材質： 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | GB | ASTM | GB | ASTM | 1 | 閥體 | WCB、A105 | A182 F316 | 10 | 滑動軸承 | 不銹鋼+PTFE | 316+TPFE | 2 | 彈簧 | 60Si2Mn | 316 | 11 | 球體 | A105+鍍鎳磷 | A182 F316 | 3 | 密封圈 | | 增強聚四氟乙烯 | 12 | 閥座 | A105+鍍鎳磷 | 316 | 4 | 墊片 | 柔性石墨+不銹鋼 | 柔性石墨+316 | 13 | 螺柱 | 35CrMoA | 316 | 5 | 排污螺塞 | 25 | 316 | 14 | 螺母 | 35 | 316 | 6 | O型密封圈 | 橡膠 | 橡膠 | 15 | 壓套 | A105 | 316 | 7 | 底蓋 | A105 | 316 | 16 | 填料 | PTFE | PTFE | 8 | 螺釘 | 35 | 316 | 17 | 填料壓蓋 | WCB | A216-WCB | 9 | 閥桿 | 2Cr13+鍍鎳磷 | 316 | 18 | 鍵 | 45 | 316 |
三、長輸管線固定球閥主要性能及規范： 公稱壓力PN（MPa） | 最高使用壓力力 | 試驗壓力（MPa） | 壓力級 | 最高使用壓力 | 試驗壓力（MPa） | 殼體 | 高壓液密封 | 低壓液密封 | 殼體 | 高壓液密封 | 低壓液密封 | 1.6 | 1.6 | 2.4 | 1.76 | 0.6 | CLASS150 | 1.94 | 2.94 | 2.16 | 0.6 | 2.5 | 2.5 | 3.75 | 2.75 | CLASS300 | 5.1 | 7.67 | 2.62 | 4.0 | 4.0 | 6.0 | 4.4 | CLASS600 | 10.2 | 15.3 | 11.23 | 6.4 | 6.4 | 9.6 | 7 | CLASS900 | 15.1 | 23 | 16.85 | 10.0 | 10.0 | 15 | 11 | CLASS1500 | 25.1 | 37.5 | 27.5 | 適用規范 | 結構長度 | GB12221 ANSI B16.10 | 法蘭尺寸按 | JB79-59 GB9113 HG20592-97 ABSI B16.5 | 焊接標準按 | GB12224-89 ANSI B16.25 | 檢驗試驗按 | JB/T 9092-99 API 598 | 適用工況 | 適用介質 | 天然氣、液化氣、石油等介質 | 適用溫度 | -28~≤150℃ | 驅動方式 | 蝸輪傳動、氣動、電動、氣液聯動等 |
注：長輸管線球閥結構尺寸等同于固定球閥。 訂貨須知： 1.產品型號與名稱 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度 8.電源電壓和控制信號 9.是否帶附件 ? 相關產品： 意大利式超短型球閥 法蘭連接三通球閥 不銹鋼高溫整體式球閥 三段式高壓法蘭球閥 美標金屬硬密封球閥 不銹鋼美標固定球閥 美標固定三段式球閥 Q347F蝸輪固定球閥 |
|
