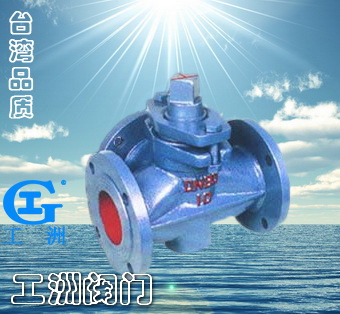

一、產品[旋塞閥]的詳細資料： 產品名稱：三通法蘭式旋塞閥 產品特點：X44W-1.0T、X44T-1.0、X44W-1.0三通法蘭式旋塞閥,三通法蘭式旋塞閥 二、主要性能規范： 型號 | 公稱壓力
PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | 殼體 | 密封 | X44W-1.0T | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 | X44T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 | X44W-1.0 | 1.0 | 1.5 | 1.1 | 煤氣、油品 | ≤100 |
三、法蘭三通旋塞閥主要尺寸： 公稱壓力PN（MPa） | 公稱通徑DN(mm) | 尺 寸 (mm) | L | D | D1 | D2 | Z-￠d | □S | h | H | 1.0 | 15 | 145 | 95 | 65 | 45 | 4-￠14 | 14 | 26 | 99 | 20 | 145 | 105 | 75 | 55 | 4-￠14 | 14 | 34 | 124 | 25 | 145 | 115 | 85 | 56 | 4-￠14 | 17 | 38 | 133 | 32 | 165 | 135 | 100 | 78 | 4-￠18 | 19 | 45 | 152 | 40 | 190 | 145 | 110 | 85 | 4-￠18 | 22 | 55 | 212 | 50 | 200 | 160 | 125 | 100 | 4-￠18 | 27 | 74 | 260 | 65 | 230 | 180 | 145 | 120 | 4-￠18 | 32 | 82 | 295 | 80 | 260 | 195 | 160 | 135 | 4-￠18 | 36 | 95 | 327 | 100 | 300 | 215 | 180 | 155 | 8-￠23 | 46 | 135 | 425 | 125 | 350 | 245 | 210 | 185 | 8-￠23 | 50 | 154 | 482 | 150 | 400 | 280 | 240 | 210 | 8-￠23 | 55 | 172 | 512 | 200 | 480 | 335 | 295 | 265 | 8-￠23 | 75 | 195 | 605 | 250 | 530 | 390 | 350 | 320 | 8-￠23 | 85 | 230 | 660 | 300 | 610 | 440 | 400 | 368 | 8-￠23 | 100 | 263 | 760 |
四、主要零件材料： 零件名稱 | 閥 體 | 塞 子 | 填料壓蓋 | 填 料 | X44W-1.0T | 鑄 銅 | 鑄 銅 | 鑄 銅 | 油浸石棉盤根 | X44T-1.0 | 鑄 鐵 | 鑄 銅 | 鑄 銅 | X44W-1.0 | 鑄 鐵 | 鑄 鐵 | 鑄 鐵 |
訂貨須知：
一、①法蘭三通旋塞閥產品名稱與型號②法蘭三通旋塞閥口徑③法蘭三通旋塞閥是否帶附件二、若已經由設計單位選定公司的法蘭三通旋塞閥型號，請按法蘭三通旋塞閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
