一、產品[氣動隔膜閥]的詳細資料：

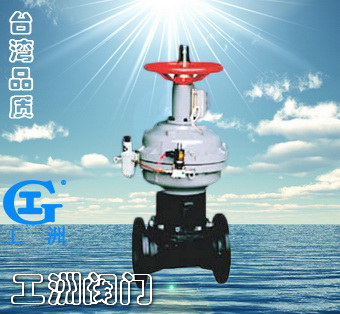

產品名稱：帶手動往復型氣動隔膜閥

產品特點：EG641W無襯里氣動隔膜閥,EG641J襯膠氣動隔膜閥,帶手動往復型氣動隔膜閥

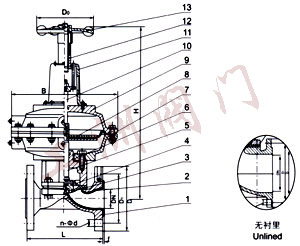

尺寸圖

部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．下閥桿　6．閥蓋　7．氣缸　8．氣動薄膜 9．氣缸蓋　10．中閥桿　11．彈簧蓋　12．上閥桿　13．手輪

二、用途：

本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa)　0.6 1.0 1.6

三、材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
氣缸：鋁合金、碳鋼
氣動薄膜：橡膠
閥桿：碳鋼、不銹鋼手輪：鑄鐵

四、測試：

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

五、EG641J襯膠氣動隔膜閥主要連接尺寸：

DN	公稱壓力 MPa	工作壓力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代號 ES	氣源壓力 MPa	氣源接頭 MPa	耗氣量 cm3	質量 Kg/kilos
15	1.6	1.6	108	95	65	-	2	-	-	-	-	-	-	-	-
20			117	105	75	4-13.5	2	343	140	168	54	0.3	1/8	163.87	5.6
25			127	115	85	4-13.5	2	345	140	168	54	0.3~0.4	1/8	196.65	6.8
32			146	140	100	4-17.5	2	363	140	260	55	0.3~0.4	1/8	229.4	7.7
40			159	150	110	4-17.5	2	430	140	260	55	0.3~0.4	1/4	1458.7	13.9
50			190	165	125	4-17.5	2	575	140	260	55	0.3~0.4	1/4	3162.7	24.5
65	1.0	1.0	216	185	145	4-17.5	2	588	140	260	55	0.3~0.4	1/4	3243	29
80			254	200	160	8-17.5	2	769	165	425	56	0.4~0.5	3/8	6636.8	63
100			305	220	180	8-17.5	2	816	280	425	57	0.4~0.5	3/8	6948	66
125			356	250	210	8-17.5	3	820	280	425	57	0.4~0.5	3/8	7374.2	75
150			406	285	240	8-22	3	920	280	549	58	0.5	3/8	10652	125
200	0.6	0.6	521	340	295	8-22	3	1010	280	549	58	0.6	3/8	16715	206
250	0.6	0.6	635	395	350	-	5	-	-	-	-	-	-	-	-

注：1. 氣動隔膜閥門尚可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。
2. 氣動閥門的反饋信號采用無觸點傳感技術。
3. 采用薄膜式氣缸替代活塞式氣缸，排除了活塞易損漏而導致無法啟閉閥門的弊端。
4. 當氣源發生故障時，可操作手輪使閥門開啟。

訂貨須知：
一、①EG641J襯膠氣動隔膜閥產品名稱與型號②EG641J襯膠氣動隔膜閥口徑③EG641J襯膠氣動隔膜閥是否帶附件二、若已經由設計單位選定公司的EG641J襯膠氣動隔膜閥型號，請按EG641J襯膠氣動隔膜閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
