一、產品說明：
二、產品概述：
上海公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
三、產品特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
四、主要技術參數： 公稱通經DN（mm) | 50～2000 | 50～1600 | 公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 | 密封試驗(MPa) | 0.66 | 1.1 | 1.76 | 強度試驗(MPa) | 0.9 | 1.5 | 2.4 | 適用溫度 | 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ | 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | 泄漏率 | 符合GB/T13927-92標準 | 驅動方式 | 蝸輪傳動、電動、氣動、液動 |
五、主要零部件材料： 零件名稱 | 材料 | 閥體 | WCB、QT450-10、HT200、HT250 | 蝶板 | WCB、QT450-10、HT200、HT250 | 閥軸 | 2Cr13 | 密封圈 | 丁腈耐油橡膠 | 填料 | 柔性石墨 |
六、執行標準： 制造標準 | GB/T 122387-89 | 法蘭標準 | GB9113-2000、GB17241.6-1998 | 結構長度標準 | GB12221-89 | 檢驗標準 | GB/T 13927-92 |

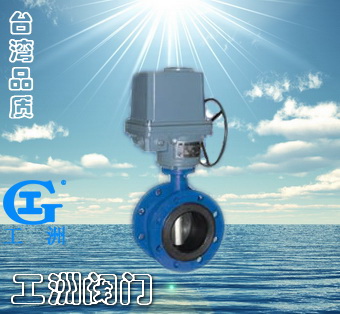

七、D971X-6/10/16對夾式電動軟密封蝶閥主要外形連接尺寸單位: DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | DO | n-Фd | DO | n-Фd | DO | n-Фd | 50 | 43 | 63 | 438 | 125 | 125 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 | 65 | 46 | 70 | 453 | 125 | 125 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 | 80 | 46 | 83 | 478 | 125 | 125 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 | 100 | 52 | 105 | 519 | 125 | 125 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 | 125 | 56 | 115 | 713 | 325 | 245 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 | 150 | 56 | 137 | 749 | 325 | 245 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 | 200 | 60 | 164 | 843 | 325 | 245 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 | 250 | 68 | 206 | 947 | 363 | 313 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 | 300 | 78 | 230 | 1013 | 363 | 313 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 | 350 | 78 | 248 | 1046 | 363 | 313 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 | 400 | 102 | 289 | 1135 | 363 | 313 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 | 450 | 114 | 320 | 1328 | 465 | 439 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 | 500 | 127 | 343 | 1226 | 546 | 481 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 | 600 | 154 | 413 | 1394 | 546 | 556 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 | 700 | 165 | 478 | 1534 | 546 | 556 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 | 800 | 190 | 525 | 1159 | 546 | 556 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 | 900 | 203 | 585 | 1748 | 617 | 706 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 38-39 | 1000 | 216 | 640 | 1805 | 632 | 706 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 | 1200 | 254 | 755 | 2035 | 632 | 706 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |
訂貨須知：
一、①D971X對夾式電動蝶閥產品名稱與型號②D971X對夾式電動蝶閥口徑③D971X對夾式電動蝶閥是否帶附件二、若已經由設計單位選定公司的D971X對夾式電動蝶閥型號，請按D971X對夾式電動蝶閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
