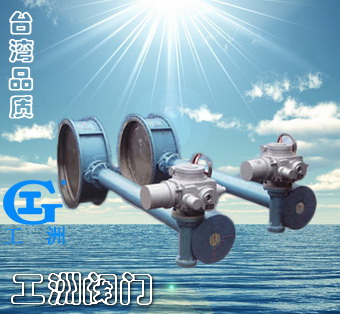

一、產品[長桿蝶閥]的詳細資料： 產品型號：D3/6/973H 產品名稱：長桿蝶閥 產品特點：長桿蝶閥價格,長桿蝶閥報價,長桿蝶閥廠家 二、D3/6/973H-40C.P.R.V系列對夾式彈性金屬硬密封蝶閥： 公稱通徑 | 結構長度 | 外形尺寸（參考值 ） | 連接尺寸（標準值） | （標準值） | H | Dt373H | Dt673H | D973H | PN4.0MPa | 毫米 | 英寸 | L | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D1 | Z-d | 50 | 2 | 43 | 112 | 350 | 180 | 200 | 625 | 250 | 170 | 530 | 250 | 255 | 125 | 4-18 | 65 | 2 1/2 | 46 | 115 | 370 | 270 | 280 | 625 | 250 | 170 | 530 | 250 | 255 | 145 | 8-18 | 80 | 3 | 49 | 120 | 380 | 270 | 280 | 645 | 250 | 170 | 565 | 250 | 255 | 160 | 8-18 | 100 | 4 | 56 | 138 | 420 | 270 | 280 | 675 | 250 | 170 | 600 | 250 | 255 | 190 | 8-22 | 125 | 5 | 64 | 164 | 460 | 380 | 420 | 715 | 450 | 220 | 640 | 250 | 255 | 220 | 8-26 | 150 | 6 | 70 | 175 | 555 | 380 | 420 | 800 | 450 | 220 | 705 | 300 | 315 | 250 | 8-26 | 200 | 8 | 71 | 208 | 605 | 450 | 470 | 850 | 450 | 220 | 775 | 300 | 315 | 320 | 12-30 | 250 | 10 | 76 | 243 | 680 | 450 | 470 | 925 | 450 | 280 | 945 | 300 | 315 | 385 | 12-33 | 300 | 12 | 83 | 283 | 825 | 450 | 470 | 1035 | 650 | 280 | 1070 | 300 | 315 | 450 | 16-33 | 350 | 14 | 92 | 310 | 900 | 480 | 490 | 1070 | 650 | 280 | 1140 | 300 | 315 | 510 | 16-36 | 400 | 6 | 102 | 340 | 980 | 480 | 490 | 1190 | 650 | 280 | 1210 | 300 | 315 | 585 | 16-39 | 450 | 8 | 114 | 380 | 1030 | 640 | 660 | | | | 1335 | 575 | 714 | 610 | 20-39 | 500 | 20 | 127 | 410 | 1105 | 640 | 660 | | | | 1415 | 575 | 714 | 670 | 20-42 |
注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T9115.1-2000 GB/9115.2-2000
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
注：Dt-代表彈性密封結構 三、主要技術參數： 公稱通徑 | DN(mm) | 50~1200 | 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 試驗壓力
Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 | 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 適用介質 | 水、蒸氣、油品、酸類腐蝕性等。 | 適用溫度 | 碳鋼：-29℃~425℃ 不銹鋼：-40℃~600℃ |
四、主要零件的材質： 零件名稱 | 材料 | 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 | 蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 | 密封圈 | 不銹鋼、聚內脂、抗磨材料 | 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 | 填料 | 柔性石墨 |
注：Dt-代表彈性密封結構 訂貨須知：
一、①長桿蝶閥產品名稱與型號②長桿蝶閥口徑③長桿蝶閥是否帶附件二、若已經由設計單位選定公司的長桿蝶閥型號，請按長桿蝶閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
