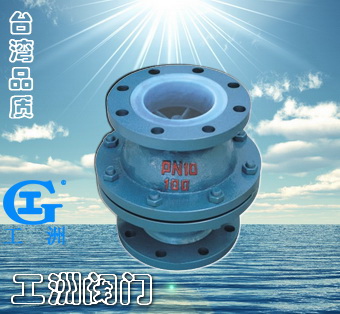

一、產品[新型止回閥]的詳細資料： 產品型號：H40F46 產品名稱：襯里止回閥 產品特點：止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質向逆向流動的自動閥門。襯里新型止回閥,襯里止回閥,新型止回閥。
二、設計規范： 遵循GB/T 13932，GB12235，GB12236，API 6D標準。
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形式：升降立式。（新型）
主要零部件除閥瓣為整體F3或F46外其它材料見表A15
公稱壓力：DN0.6~1.0（MPa）
公稱通徑：DN25~150（mm）
公稱型號：H40F3 H40F46 三、主要零部件材料表： 遵循規范 | DTANDARD | 設計與制造 | GB商12224 | 結構長度 | Q/DFL-03-99（企業標準） | 法蘭尺寸 | JB78/JB79（GB HG Sh） | 壓力試驗 | GB/T 13927 | 標志 | GB 12220 | 供貨 | GB/T 12252 |
四、襯氟止回閥主要連接尺寸及重量： 公稱通徑 | 標準值 | 參考值 | DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | B | W（kg） | PN0.6（MPa） | 25 | 1 | 152 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 135 | 6 | 40 | 1 1/2 | 178 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 170 | 10 | 50 | 2 | 178 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 190 | 14 | 65 | 2 1/2 | 190 | 160 | 130 | 100 | 3 | 16 | 4-Φ14 | 210 | 18 | 80 | 3 | 203 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 235 | 21 | 100 | 4 | 267 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 300 | 40 | 150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 440 | 90 |
公稱通徑 | 標準值 | 參考值 | DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | B | W（kg） | PN1.0（MPa） | 25 | 1 | 152 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 135 | 6.8 | 40 | 1 1/2 | 178 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 170 | 11.5 | 50 | 2 | 178 | 160 | 125 | 100 | 3 | 20 | 4-Φ8 | 190 | 15 | 65 | 2 1/2 | 190 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 210 | 20 | 80 | 3 | 203 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 235 | 23 | 100 | 4 | 267 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 300 | 44 | 150 | 6 | 394 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 440 | 95 |
訂貨須知：
一、①襯氟止回閥產品名稱與型號②襯氟止回閥口徑③襯氟止回閥是否帶附件二、若已經由設計單位選定公司的襯氟止回閥型號，請按襯氟止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
