一、產品[隔膜閥]的詳細資料： 產品名稱：襯膠堰式隔膜閥 產品特點：設計與制造：BS5156 結構長度：BS5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 AG41W無襯里隔膜閥

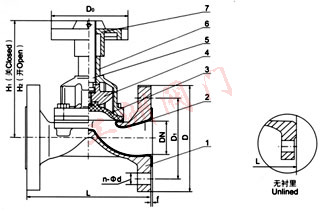

部件列表：1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．閥桿 6．閥蓋 7、手輪 二、用途： 本閥專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：磅（Lb） 125 150 三、測試： 襯里層：電火花檢測
試驗與檢驗按API598標準
公稱壓力：磅（Lb）
閥體：Lb×1.5
密封：Lb×1.1 四、不銹鋼襯膠隔膜閥主要尺寸參數： 公稱通徑 | 公稱壓力 | L
mm | D
mm/in | D1
mm/in | n-Φd
in | F
mm | DN | NPS | 15 | 1/2 | 150 | 108/125 | 89/31/2 | 60.5/23/8 | 4-5/8 | 2 | 20 | 3/4 | 117/135 | 98/37/8 | 70/23/4 | 4-5/8 | 2 | 25 | 1 | 127/145 | 108/41/4 | 79.5/31/8 | 4-5/8 | 2 | 32 | 11/4 | 146/160 | 117/45/8 | 89/31/2 | 4-5/8 | 2 | 40 | 11/2 | 159/180 | 127/5 | 98.5/37/8 | 4-5/8 | 2 | 50 | 2 | 190/210 | 152/6 | 120.5/43/4 | 4-3/4 | 2 | 65 | 21/2 | 216/250 | 178/7 | 139.5/51/2 | 4-3/4 | 2 | 80 | 3 | 254/300 | 190/71/2 | 152.5/6 | 4-3/4 | 2 | 100 | 4 | 305/350 | 229/9 | 1901.5/71/2 | 4-3/4 | 2 | 125 | 5 | 356/400 | 254/10 | 216/81/2 | 8-7/8 | 2 | 150 | 6 | 406/460 | 279/11 | 241.5/91/2 | 8-7/8 | 2 | 200 | 8 | 521/570 | 343/131/2 | 298.5/113/4 | 8-7/8 | 2 | 250 | 10 | 635/680 | 406/16 | 362/141/4 | 12-1 | 2 | 300 | 12 | 749/790 | 483/19 | 432/17 | 12-1 | 2 | 350 | 14 | 787/900 | 533/21 | 476/183/4 | 12-11/8 | 2 | 400 | 16 | 914/1000 | 597/231/2 | 540/211/4 | 16-11/8 | 2 |
訂貨須知：
一、①不銹鋼襯膠隔膜閥產品名稱與型號②不銹鋼襯膠隔膜閥口徑③不銹鋼襯膠隔膜閥是否帶附件二、若已經由設計單位選定公司的不銹鋼襯膠隔膜閥型號，請按不銹鋼襯膠隔膜閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
