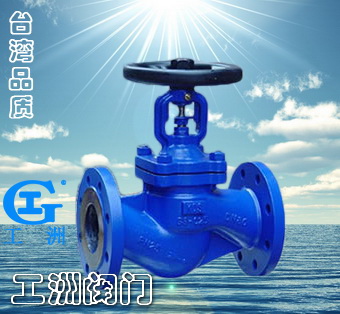

一、產品[波紋管截止閥]的詳細資料： 產品名稱：波紋管截止閥 產品特點：波紋管截止閥、閘閥具有雙重密封裝置除填料外還有不銹鋼波紋管作密封元件，密封性最佳。 波紋管截止閥報價,波紋管截止閥價格,波紋管截止閥廠家。 二、試驗壓力： 試驗項目 | 試驗
介質 | 公稱壓力 | PN6 | PN16 | PN25 | PN40 | 殼體試驗 | 水 | 0.9 | 2.4 | 3.8 | 6.0 | 高壓密封試驗 | 水 | 0.7 | 1.8 | 2.8 | 4.4 | 低壓密封試驗 | 氣 | 0.6 | 0.6 | 0.6 | 0.6 |
※公稱壓力PN的壓力單位為bar 1MPa=10bar 三、產品規格： 新型號 | 舊型號 | 公稱通徑 | 適用介質 | 工作溫度 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | CJc4D1W-6P | WJ41W-6P | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 硝酸等 | ≤150℃ | CJc4A1W-16P | WJ41W-16P | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc4D1W-25P | WJ41W-25P | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc4E1W-40P | WJ41W-40P | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc6B1W-6P | WJ61W-6P | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc6A1W-16P | WJ61W-16P | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc6A1W-25P | WJ61W-25P | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc2A1W-16P | WJ21W-6P | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc2A1W-25P | WJ21W-16P | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc2A4W-16P | WJ24W-16P | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc2A4W-25P | WJ24W-25P | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc4D1H-6C | WJ41W-6C | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 水、蒸汽、油品等 | ≤350℃ | CJc4A1H-16C | WJ41W-16C | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc4D1H-25 | WJ41W-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc4E1H-40 | WJ41W-40 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc6A1H-16C | WJ61W-16C | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc6A1H-25 | WJ61W-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc2A1H-16C | WJ21W-16C | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc2A1H-25 | WJ21W-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc2A4H-16C | WJ24W-16C | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | CJc2A4H-25 | WJ24W-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
四、主要零件材料： 零件名稱 | 閥門材料代號 | 碳鋼閥C | 不銹鋼P | 閥體 | WCB堆焊不銹鋼 | ZG1Cr18Ni9Ti | 閥蓋 | WCB | ZG1Cr18Ni9Ti | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 閥瓣 | 1Cr18Ni9Ti堆硬質合金 | 1Cr18Ni9Ti堆硬質合金 | 波紋管 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 閥桿螺母 | ZQA19-4 | ZQA19-4 | 填料 | 柔性石墨 | 柔性石墨或聚四氟乙烯 | 墊片 | 纏繞式墊片 | 纏繞式墊片或聚四氟乙烯 |
五、試驗壓力： 試驗項目 | 試驗
介質 | 公稱壓力 | PN6 | PN16 | PN25 | PN40 | 殼體試驗 | 水 | 0.9 | 2.4 | 3.8 | 6.0 | 高壓密封試驗 | 水 | 0.7 | 1.8 | 2.8 | 4.4 | 低壓密封試驗 | 氣 | 0.6 | 0.6 | 0.6 | 0.6 |
※CJc4D-6P，CJ6B1W-6P閥瓣密封面為氟乙烯（DN300、400除外）
CJc4D1W-6P CJc4A1W-16P CJc4A1W-25P CJc4E1W-40P CJc4A1W-16C CJc4A1W-25 CJc4E1W-40

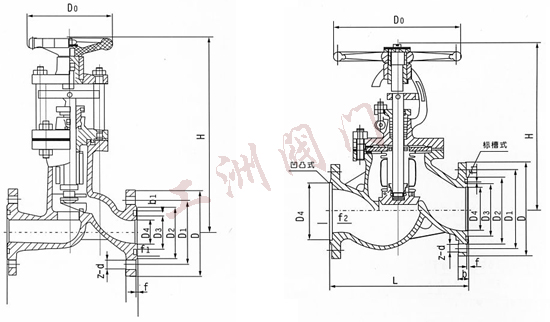

六、波紋管截止閥外形尺寸和連接尺寸： DN | L | H | D | D1 | D2 | D3 | b1 | f1 | D4 | f2 | Do | f | b | Z-d | 10 | 130 | 202 | 90 | 60 | 42 | 23 | 6 | 3 | 35 | 3 | 120 | 2 | 14 | 4-13.5 | 16 | 15 | 130 | 202 | 95 | 65 | 47 | 28 | 6 | 3 | 40 | 3 | 120 | 2 | 14 | 4-13.5 | 16 | 20 | 150 | 231 | 105 | 75 | 58 | 35 | 8 | 3 | 51 | 3 | 140 | 2 | 14 | 4-13.5 | 228 | 160 | 16 | 25 | 160 | 231 | 115 | 85 | 68 | 42 | 8 | 3 | 58 | 3 | 140 | 2 | 14 | 4-13.5 | 228 | 160 | 16 | 32 | 180 | 273 | 120 | 90 | 70 | 48 | 6 | 4 | 66 | 3 | 120 | 2 | 14 | 4-14 | 286 | 16 | 140 | 100 | 78 | 50 | 8 | 3 | 160 | 4-17.5 | 274 | 18 | 40 | 200 | 278 | 130 | 100 | 80 | 54 | 8 | 4 | 76 | 3 | 120 | 3 | 14 | 4-14 | 317 | 16 | 150 | 110 | 88 | 60 | 8 | 3 | 200 | 4-17.5 | 345 | 18 | 50 | 230 | 335 | 140 | 110 | 90 | 65 | 8 | 4 | 88 | 3 | 140 | 3 | 14 | 4-14 | 317 | 16 | 165 | 125 | 102 | 72 | 8 | 3 | 200 | 4-17.5 | 396 | 20 | 65 | 290 | 331 | 185 | 145 | 122 | 94 | 8 | 3 | 110 | 3 | 240 | 3 | 18 | 4-17.5 | 399 | 280 | 22 | 8-17.5 | 80 | 310 | 402 | 200 | 160 | 133 | 105 | 8 | 3 | 121 | 3 | 240 | 3 | 20 | 8-17.5 | 405 | 280 | 22 | 100 | 350 | 416 | 220 | 190 | 158 | 128 | 11 | 3.5 | 150 | 3.5 | 320 | 3 | 20 | 8-17.5 | 460 | 235 | 190 | 24 | 8-22 | 125 | 400 | 467 | 250 | 210 | 184 | 154 | 11 | 3.5 | - | - | 360 | 3 | 22 | 8-17.5 | 270 | 220 | 28 | 8-26 | 150 | 480 | 525 | 285 | 240 | 212 | 182 | 11 | 3.5 | - | - | 360 | 3 | 24 | 8-22 | 300 | 250 | 30 | 8-26 | 200 | 600 | 611 | 340 | 310 | 278 | - | - | - | 260 | 3.5 | 500 | 3 | 26 | 12-22 | 360 | 310 | 278 | 30 | 12-27 | 250 | △650 | 750 | 405 | 355 | 320 | 291 | 11 | 4.5 | - | - | 640 | 3 | 30 | 15-25 | 300 | △750 | 754 | 435 | 395 | 362 | 335 | 11 | 4.5 | - | - | 500 | 4 | 24 | 12-23 | 400 | △950 | 954 | 535 | 495 | 462 | 435 | 11 | 5 | - | - | 720 | 4 | 28 | 16-23 |
說明: 1、結構長度符合CVA2.5-83的規定（帶△者除外）。
2、法蘭連接尺寸符合CB2555-81的規定。
3、法蘭密封面型式：PN16為光滑式；PN6、PN25為桿槽式；PN40為凸凹式。也可按用戶要求加工。 訂貨須知：
一、①波紋管截止閥產品名稱與型號②波紋管截止閥口徑③波紋管截止閥是否帶附件二、若已經由設計單位選定公司的波紋管截止閥型號，請按波紋管截止閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
