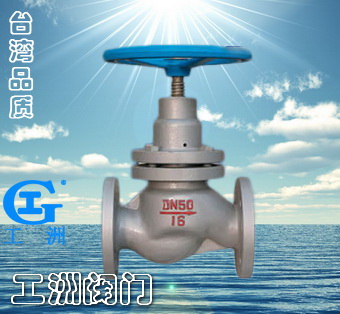

一、產品[柱塞閥]的詳細資料： 產品名稱：暗桿柱塞閥 產品特點：柱塞閥使用在石油、化工、化肥等長輸管線系統(tǒng)中時，絕大部份時間是在室外使用而往往又是常開式，這樣相當長的一段車光螺紋的閥桿裸露出來，造成風沙侵蝕，容易損壞，而暗桿柱塞閥閥桿永遠處于閥內，保護了閥桿不增加閥門高度，安裝于操作窨小的地方極為有利。
二、暗桿柱塞閥主要連接、結構尺寸： DN(mm)
尺寸（mm） | UA41SM-16（C） UA41H-16C、P、R | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 485 | 622 | 698 | 787 | 914 | H | 170 | 190 | 200 | 230 | 260 | 280 | 300 | 350 | 400 | 420 | 510 | 590 | 710 | 830 | 950 | 1080 | W | 100 | 100 | 120 | 146 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 | D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 | K | 65 | 75 | 85 | 100 | 100 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | D1 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 | t | 12 | 12 | 12 | 13 | 13 | 13 | 15 | 17 | 17 | 19 | 21 | 23 | 27 | 28 | 30 | 32 | n-φ | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 | 12-25 | 12-25 | 16-25 | 16-30 |
DN(mm)
尺寸（mm） | UA41SM-25（C）? UA41H-25C、P、R | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 711 | 838 | 914 | H | 170 | 190 | 210 | 240 | 240 | 270 | 300 | 350 | 400 | 440 | 510 | 590 | 710 | 830 | 950 | 1080 | W | 100 | 100 | 110 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 330 | 400 | 520 | 640 | 760 | 900 | D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 | K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 | D1 | 45 | 55 | 65 | 78 | 85 | 100 | 125 | 135 | 160 | 188 | 218 | 278 | 332 | 390 | 448 | 505 | t | 14 | 14 | 14 | 15 | 15 | 17 | 19 | 19 | 21 | 25 | 27 | 31 | 33 | 36 | 40 | 44 | n-φ | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-23 | 8-25 | 8-25 | 12-25 | 12-30 | 16-30 | 16-34 | 16-34 |
訂貨須知：
一、①暗桿柱塞閥產品名稱與型號②暗桿柱塞閥口徑③暗桿柱塞閥是否帶附件二、若已經由設計單位選定公司的暗桿柱塞閥型號，請按暗桿柱塞閥型號
三、當使用的場合非常重要或環(huán)境比較復雜時,請您盡量提供設計圖紙和詳細參數(shù)，
