一、產品[暗桿楔式閘閥]的詳細資料： 產品名稱：暗桿楔式閘閥 產品特點：本閥廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。暗桿楔式閘閥價格,暗桿楔式閘閥廠家,暗桿楔式閘閥報價。
二、性能規范： 型號 | 公稱壓力（MPa） | 試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | 強度（水） | 密封（水） | Z45T-10 | 1.0 | 1.5 | 1.1 | ≤120 | 蒸汽、水 | Z45W-10 | ≤100 | 油品、煤氣 |
二、主要零件材料： 零件名稱 | 材料 | Z45T-110 | Z45W-10 | 閥體、閥蓋 | 灰鑄鐵 | 灰鑄鐵 | 閥板 | 灰鑄鐵+黃鋼 | 灰鑄鐵 | 閥桿 | 碳鋼 | 碳鋼 | 手輪 | 灰鑄鐵 | 灰鑄鐵 | 閥桿螺母 | 青鋼 | 青鋼 |

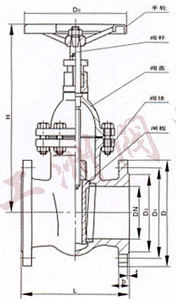

三、暗桿楔式閘閥外形尺寸和連接尺寸： 型號 | 公稱通徑DN（mm） | 尺寸 | 重量 | L | D | D1 | D2 | b-f | Z-Φd | H | Do | Z45T-10
Z45W-10 | 40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | 240 | 140 | 16.5 | 50 | 178 | 160 | 125 | 100 | 20-3 | 4-18 | 295 | 160 | 20 | 65 | 190 | 180 | 145 | 120 | 20-3 | 4-18 | 320 | 160 | 25 | 80 | 203 | 195 | 160 | 135 | 22-3 | 4-18 | 350 | 200 | 33 | 100 | 229 | 215 | 180 | 155 | 22-3 | 8-18 | 390 | 200 | 44 | 125 | 250 | 250 | 210 | 185 | 24-3 | 8-18 | 440 | 240 | 60 | 150 | 270 | 280 | 240 | 210 | 24-3 | 8-23 | 490 | 240 | 98.5 | 200 | 292 | 330 | 295 | 265 | 26-3 | 8-23 | 620 | 320 | 135 | 250 | 330 | 390 | 350 | 320 | 28-3 | 12-23 | 680 | 320 | 185 | 300 | 356 | 440 | 400 | 368 | 28-3 | 12-23 | 880 | 400 | - | 350 | 381 | 500 | 460 | 428 | 30-3 | 16-23 | 888 | 400 | - | 400 | 406 | 565 | 515 | 482 | 32-3 | 16-25 | - | 500 | - | 450 | 432 | 615 | 565 | 532 | 32-3 | 20-25 | - | 500 | - | 500 | 457 | 670 | 620 | 585 | 34-3 | 20-25 | - | 500 | - |
訂貨須知：
一、①暗桿楔式閘閥產品名稱與型號②暗桿楔式閘閥口徑③暗桿楔式閘閥是否帶附件二、若已經由設計單位選定公司的暗桿楔式閘閥型號，請按暗桿楔式閘閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
